KOHOUT

PRO ROZVOD VZDUCHU

K 85 141 416                    pn16

POUŽITI

Jako uzavírací orgán pro rozvod tlakového vzduchu v dolech, lomech apod., pro pracovní tlaky a teploty:

Teplota ('C)



Tlak (M Pa)



-20-+100



1,6



Podmínkou je, že pracovní látka, včetně příměsí, neutuhne, eventuelně nezmění skupenství a v důsledku toho se nezvětší ovládací síla.

Dovolená velikost mechanických nečistot je do 30 um, množství nečistot do 20 g.m'3. Základní polohy jsou „OTEVŘENO - ZAVŘENO".

TECHNICKÝ POPIS

Uzávěr tvoří koule. Polohy „OTEVŘENO - ZAVŘENO" jsou opatřeny dorazem. Uzavírání průtoku se provádí otáčením páky o 90".

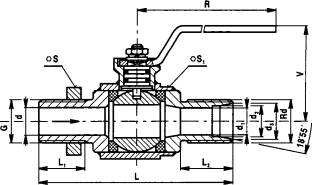

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce. S pryžovou hadici pneumatického nářadí se spojuje nátrubkem přímým a přesuvnou křídlovou maticí.

MATERIÁL

Těleso, páka, čep         uhlíková ocel

Koule                    korozivzdorná ocel

Sedla                    teflon

Těsnění čepu             „O" kroužek - pryž

ZKOUŠENÍ

Ventil je zkoušen podle TP 422-18-15/87.

MONTÁŽ

Kohout je možno montovat do vodorovného i svislého potrubí.



OVLÁDÁNÍ

Ventil je možno ovládat jednoramennou pákou.

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)

DN



D



L



L1



L2



V



d



d1



d2



d3 H11



Rd



S



S1



R



A



B



kg



20



1"



140



30



38



70



24



20



21



24



32



46



50



120



DN20



DN20



1,3



25



24



28



32



40



DN 25x21



DN25x21



1,3
