KOHOUT

PRO ROZVOD VZDUCHU

Ar 23 736 pn 6

POUŽITÍ

Jako uzavírací orgán pro rozvod tlakového vzduchu, pro pracovní tlaky a teploty:

Teplota ['C]	Tlak [MPa]
60	0,6

TECHNICKY POPIS

Těleso je odlitek. Vstup vzduchu je ve směru osy kužele, výstup svírá s osou úhel 45'. Kužel je do tělesa přitlačován pružinou.

Rozměr výpustky se volí podle rozměru tlakové hadice.

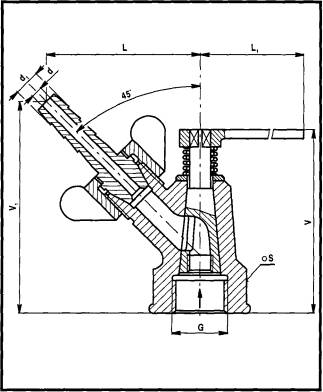

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleso, klíc, matice temperovaná litina

Kužel mosaz

Výpustka hliníková slitina

ZKOUŠENÍ

Ventil je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Kohout je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Ventil je možno ovládat kohoutovým klíčem.

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)

DN	G	L	L,	V	V1	d	d1	S	kg
10	G 3/4"	85	100	95	115	6,5	11,5	41	0,7
13						9,5	14,5		0,71
15						12	17,5		0,72
