KOHOUT KULOVÝ K 85 171 016_____pn16

POUŽITÍ

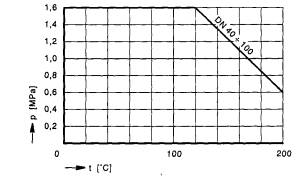

Jako uzavírací orgán pro agresivní kapaliny a páry, na zvláštní požadavek i pro plyny, pro dovolený tlakový spád a pracovní teplotu dle diagramu:

Použití je omezeno druhem, teplotou a koncentrací provozní tekutiny.

Dovolená velikost mechanických nečistot je do 30 um, množ­ství nečistot do 20 g.m-3. Kohout není vhodný pro regulaci.

Základní polohy jsou „OTEVŘENO - ZAVŘENO".

TECHNICKÝ POPIS

Kohout je obousměrná armatura. Uzávěr tvoří koule. Polohy „OTEVŘENO" a „ZAVŘENO" jsou opatřeny dorazem.

Uzavírání průtoku se provádí otáčením páky doprava o 90".

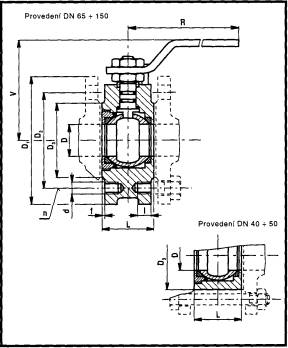

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleěso, koule, čep        korozivzdorná ocel

Sedlo, ucpávka           teflon

Těsnění v tělese          „O" kroužek - pryž


MONTÁŽ

Kohout je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Kohout je možno ovládat jednoramennou pákou.

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (chemické složení)

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)

- tlakový spád (MPa)


ZKOUŠENÍ

Kohout je zkoušen podle normy ČSN 13 3060, část 2 nebo podle normy DIN 3230.

DN



D



L



V



D1



D2



D3



f



d



n



R



kg



40



38



60



110



.



.



88



-



-



-



270



3



50



48



70



121



.



.



102



.



-



-



270



4



65



64



95



130



185



145



122



3



M 16



4



360



11



80



76



118



149



200



160



133



3



M 16



8



360



14



100



95



140



166



220



180



158



3



M16



8



430



22
