K 85 111 016 pn16 POUŽITÍ |
Jako
uzavírací orgán pro agresivní kapaliny a páry, na zvláštní požadavek i pro
plyny, pro dovolený tlakový spád a pracovní teplotu dle diagramu:
Použití je omezeno druhem, teplotou a koncentrací provozní tekutiny.
Dovolená velikost mechanických nečistot je do 30 pm, množství nečistot do 20 g.m-3. Kohout není vhodný pro regulaci.
Základní polohy jsou „OTEVŘENO - ZAVŘENO".
TECHNICKÝ POPIS
Kohout je obousměrná armatura. Uzávěr tvoří koule. Polohy „OTEVŘENO" a „ZAVŘENO" jsou opatřeny dorazem.
Uzavírání průtoku se provádí otáčením páky doprava o 90'.

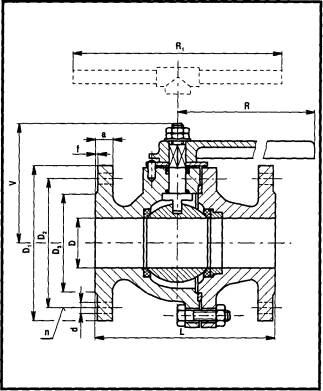

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
"Těleso, koule, čep korozivzdorná ocel
Sedlo, ucpávka teflon
Těsnění v tělese „O" kroužek - pryž
ZKOUŠENÍ
Kohout je zkoušen podle normy čsn 13 3060, část 2 nebo podle normy DIN 3230.
MONTÁŽ
Kohout je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Kohout je možno ovládat jednoramennou nebo dvouramennou pákou.
OBJEDNÁVÁNÍ
Je třeba uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (chemické složeni")
- skutečnou maximální provozní teplotu tekutiny ("C)
- skutečný maximální provozní přetlak (MPa)
- tlakový spád (MPa)
DN |
D |
L |
V |
D1 |
D2 |
D3 |
a |
f |
d |
n |
R |
R1 |
kg |
40 |
40 |
170 |
150 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
250 |
|
10,5 |
50 |
50 |
180 |
155 |
165 |
125 |
102 |
18 |
3 |
18 |
4 |
250 |
- |
13,5 |
65 |
65 |
200 |
180 |
185 |
145 |
122 |
18 |
3 |
18 |
4 |
250 |
|
20 |
80 |
80 |
210 |
195 |
200 |
160 |
138 |
20 |
3 |
18 |
8 |
315 |
- |
25 |
100 |
100 |
230 |
200 |
220 |
180 |
158 |
20 |
3 |
18 |
8 |
400 |
- |
34 |
125 |
125 |
• 325 |
245 |
250 |
210 |
184 |
22 |
3 |
18 |
8 |
- |
500 |
52 |
150 |
150 |
350 |
260 |
285 |
240 |
212 |
22 |
3 |
22 |
8 |
- |
650 |
72 |
