KOHOUT KULOVÝ

SE ZEMNÍ SOUPRAVOU PEVNOU A S PŘEVODEM

K 89 172 540                   PN40

POUŽITÍ

V základním provedení jako uzavírací orgán pro topné plyny (zemní plyn, svítiplyn, propan-butan) i pro jiné neagresivní te­kutiny,

pro pracovní tlaky a teploty (maximální tlakový spád do 0,6 MPa):

Teplota ['C]



Tlak (MPa)



80



4



Dovolená velikost mechanických nečistot je do 30 um, množ­ství nečistot do 20 g.m-3. Kohout není vhodný pro regulaci.

Základní polohy jsou „OTEVŘENO - ZAVŘENO".

TECHNICKÝ POPIS

Kohout je obousměrná armatura. Uzávěr tvoří koule. Polohy „OTEVŘENO" a „ZAVŘENO" jsou opatřeny dorazem.

Uzavírání průtoku se provádí otáčením ručního kola šroubového převodu doprava.

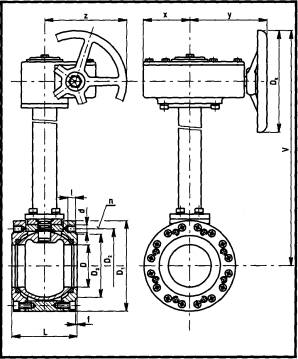

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleso                   uhlíková ocel na odlitky

Koule, čep                korozivzdorná ocel

Sedlo, ucpávka           teflon

Těsnění v tělese           „O" kroužek - pryž

Zemní souprava           uhlíková ocel

ZKOUŠENÍ

Kohout je zkoušen podle ČSN 13 3060, část 2.

MONTÁŽ

Kohout je nutno montovat do vodorovného potrubí se zemní soupravou kolmo nahoře.

OVLÁDANÍ

Kohout je možno ovládat účelovým klíčem, prostřednictvím zemní soupravy.

OBJEDNÁVANÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- délku zemní soupravy (rozměr „V" dle tabulky)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složeni")

- skutečnou maximální provozní teplotu tekutiny ("C)

- skutečný maximální provozní přetlak (MPa)

- tlakový spád (MPa)


DN



D



L



V



D1



D2





f



d



l



n



X



y



Z



dk



kg



150



150



210



850



300



250



212



3



M 24



27



8



157



242



260



320



111



1200



117



1550



122
