KOHOUT KULOVÝ

SE ZEMNÍ SOUPRAVOU PEVNOU

K 89 171 540                    PN40

POUŽITÍ

V základním provedení jako uzavírací orgán pro topné plyny (zemní plyn, svítiplyn, propan-butan) i pro jiné

neagresivní te­kutiny, pro pracovní tlaky a teploty (maximální tlakový spád do 0,6 MPa):

Teplota (°C)



Tlak [MPa]



80



4



Dovolená velikost mechanických nečistot je do 30 pm, množ­ství nečistot do 20 g.m-3. Kohout není vhodný pro regulaci.

Základní polohy jsou „OTEVŘENO - ZAVŘENO".

TECHNICKÝ POPIS

Kohout je obousměrná armatura. Uzávěr tvoří koule. Polohy „OTEVŘENO" a „ZAVŘENO" jsou opatřeny dorazem.

Uzavírání průtoku se provádí otáčením klíčem doprava o 90'.

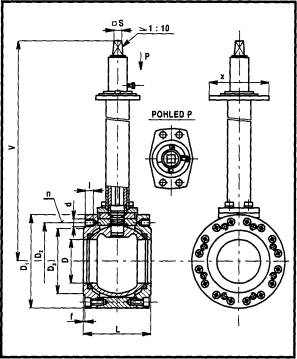

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleso                   uhlíková ocel na odlitky

Koule, čep                korozivzdorná ocel

Sedlo, ucpávka           teflon

Těsnění v tělese           „O" kroužek - pryž

Zemní souprava           uhlíková ocel

ZKOUŠENÍ

Kohout je zkoušen podle DIN 3230.

MONTÁŽ

Kohout je nutno montovat do vodorovného potrubí se zemní soupravou kolmo nahoře.



OVLÁDÁNÍ

Kohout je možno ovládat účelovým klíčem, prostřednictvím zemní soupravy.

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- délku zemní soupravy (rozměr „V" dle tabulky)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)

- tlakový spád (MPa)


DN



D



L



V



D1



D2



D3



f



d



l



n



X



S



kg



150



150



210



800



300



250



212



3



M 24



27



8



198



27



78



1150



84



1500



89
