KOHOUT KULOVÝ
K 85 171 563 pn63
POUŽITÍ
V základním provedení jako uzavírací orgán pro topné plyny (zemní plyn, svítiplyn, propan-butan) i pro jiné neagresivní tekutiny,
pro pracovní tlaky a teploty:
Teplota (°C) |
Tlak (MPa) |
80 |
6,3 |
Dovolená velikost mechanických nečistot je do 30 um, množství nečistot do 20 g.m-3. Kohout není vhodný pro regulaci.
Základní polohy jsou „OTEVŘENO - ZAVŘENO".
TECHNICKÝ POPIS
Kohout je obousměrná armatura. Uzávěr tvoří koule. Polohy „OTEVŘENO" a „ZAVŘENO" jsou opatřeny dorazem.
Uzavírání průtoku se provádí otá6ením"páky doprava o 90'.

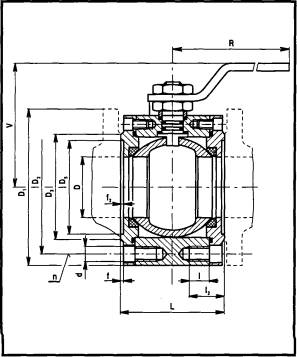

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso uhlíková ocel na odlitky
Koule, čep korozivzdorná ocel
Sedlo, ucpávka teflon
Těsnění v tělese „O" kroužek - pryž
ZKOUŠENÍ
Kohout je zkoušen podle ČSN 13 3060, část 2.
MOWkÍ
Kohout je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Kohout je možno ovládat jednoramennou pákou.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (ON)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ("C)
- skutečný maximální provozní přetlak (MPa)
- tlakový spád (MPa)
DN |
D |
L |
V |
D1 |
D2 |
D3 |
D5 |
f |
f2 |
d |
I |
l2 |
n |
R |
kg |
50 |
48 |
86 |
125 |
165 |
135 |
102 |
88 |
3 |
3 |
M 20 |
33 |
47 |
4 |
360 |
12,5 |
80 |
76 |
126 |
150 |
200 |
170 |
133 |
121 |
3 |
3 |
M 20 |
27 |
43 |
8 |
430 |
21 |
