KOHOUT KULOVÝ

K 85 111 563______PN63

POUŽITÍ

V základním provedení jako uzavírací orgán pro vodu, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny,

pro dovolený tlakový spád a pracovní teplotu dle diagramu:

Dovolená velikost mechanických nečistot je do 30 um, množ­ství nečistot do 20 g.m'3. Kohout není vhodný pro regulaci.

Základní polohy jsou „OTEVŘENO - ZAVŘENO".

TECHNICKÝ POPIS

Kohout je obousměrná armatura. Uzávěr tvoří koule. Polohy „OTEVŘENO" a „ZAVŘENO" jsou opatřeny dorazem.

Uzavírání průtoku se provádí otáčením páky doprava o 90".

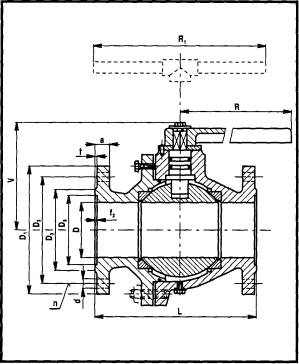

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleso                    uhlíková ocel na odlitky

Koule, čep                korozivzdorná ocel

Sedlo, ucpávka            teflon

Těsnění v tělese           „O" kroužek - pryž

ZKOUŠENÍ

Kohout je zkoušen podle ČSN 13 3060, část 2.



MONTÁŽ

Kohout je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Kohout je možno ovládat jednoramennou nebo dvouramennou pákou.

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)

- tlakový spád (MPa)


DN



D



L



V



D1



D2



D3



D5



a



f



fa



d



n



R



R1



kg



50



50



300



129



180



135



102



88



26



3



3



22



4



315



.



30



.80-



80



380



221



215



170



133



121



28



3



3



22



8



-



750



55
