KOHOUT KULOVÝ
S PŘEVODEM
K 85 172 540 PN40
POUŽITÍ
V základním provedení jako uzavírací orgán pro topné plyny (zemní plyn, svítiplyn, propan-butan) i pro jiné neagresivní tekutiny,
pro pracovní tlaky a teploty:
Teplota ['C] |
Tlak (MPa) |
80 |
4 |
Dovolená velikost mechanických nečistot je do 30 um, množství nečistot do 20 g.m"3. Kohout není vhodný pro regulaci.
Základní polohy jsou „OTEVŘENO - ZAVŘENO".
TECHNICKÝ POPIS
Kohout je obousměrná armatura. Uzávěr tvoří koule. Polohy „OTEVŘENO" a „ZAVŘENO" jsou opatřeny dorazem.
Uzavírání průtoku se provádí otáčením ručního kola šroubového převodu doprava.

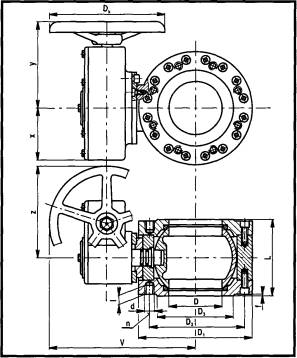

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso uhlíková ocel na odlitky
Koule, čep korozivzdorná ocel
Sedlo, ucpávka teflon
Těsnění v tělese „O" kroužek - pryž
ZKOUŠENÍ
Kohout je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Kohout je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Kohout je možno ovládat ručním kolem přes šroubový převod.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
- tlakový spád (MPa)
DN |
D |
L |
V |
D1 |
D2 |
D3 |
f |
d |
l |
n |
Dk |
X |
y |
Z |
kg |
150 |
150 |
210 |
410 |
300 |
250 |
212 |
3 |
M 24 |
27 |
8 |
320 |
157 |
242 |
260 |
118 |
