KOHOUT KULOVÝ K 85 171 540_____PN40
POUŽITÍ
V základním provedení jako uzavírací orgán pro topné plyny (zemní plyn, svítiplyn, propan-butan) i jiné neagresivní tekutiny, pro pracovní tlaky a teploty:
Teplota (°C) |
Tlak (MPa) |
80 |
4 |
Dovolená velikost mechanických nečistot je do 30 um, množství nečistot do 20 g.m-3. Kohout není vhodný pro regulaci.
Základní polohy jsou „OTEVŘENO - ZAVŘENO".
TECHNICKÝ POPIS
Kohout je obousměrná armatura. Uzávěr tvoří koule. Polohy „OTEVŘENO" a „ZAVŘENO" jsou opatřeny dorazem.
Uzavírání průtoku se provádí otáčením páky doprava o 90'.

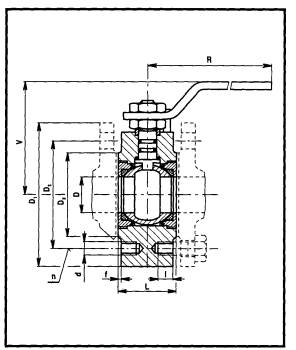

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso uhlíková ocel na odlitky
Koule, čep korozivzdorná ocel
Sedlo, ucpávka teflon
Těsnění v tělese „O" kroužek - pryž
ZKOUŠENI
Kohout je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Kohout je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Kohout je možno ovládat jednoramennou pákou.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
- tlakový spád (MPa)
DN |
D |
L |
V |
D1 |
D2 |
D3 |
f |
d |
I |
n |
R |
kg |
25 |
24 |
42 |
82 |
115 |
85 |
68 |
2 |
M 12 |
18 |
4 |
180 |
3,5 |
32 |
28 |
50 |
88 |
140 |
100 |
78 |
2 |
M16 |
22 |
4 |
180 |
4,5 |
40 |
38 |
60 |
110 |
150 |
110 |
88 |
3 |
M 16 |
25 |
4 |
270 |
7 |
50 |
48 |
70 |
121 |
165 |
125 |
102 |
3 |
M 16 |
25 |
4 |
270 |
10,5 |
65 |
64 |
95 |
130 |
185 |
145 |
122 |
3 |
M 16 |
25 |
4 |
360 |
16 |
80 |
76 |
118 |
149 |
200 |
160 |
138 |
3 |
M 16 |
25 |
8 |
360 |
21,5 |
100 |
95 |
140 |
166 |
235 |
190 |
158 |
3 |
M 20 |
30 |
8 |
430 |
33 |
