KOHOUT KULOVÝ
S PŘEVODEM
K 85 112540_____PN40
POUŽITÍ
Vzákladním provedeníjako uzavírací orgán převodu, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny,
pro dovolený tlakový spád a pracovní teplotu dle diagramu:
Dovolená velikost mechanických nečistot je do 30 um, množství nečistot do 20 g.m-3. Kohout není vhodný pro regulaci.
Základní polohy jsou „OTEVŘENO - ZAVŘENO".
TECHNICKÝ POPIS
Kohout je obousměrná armatura. Uzávěr tvoří koule. Polohy „OTEVŘENO" a „ZAVŘENO" jsou opatřeny dorazem.
Uzavírání průtoku se provádí otáčením ručního kola šroubového převodu doprava.

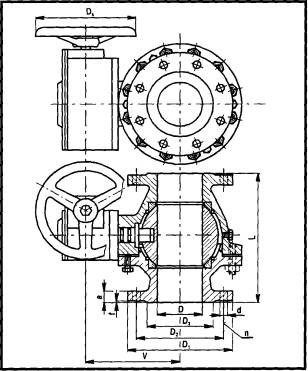

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso uhlíková ocel na odlitky
Koule, čep korozivzdorná ocel
Sedlo, ucpávka teflon
Těsnění v tělese „O" kroužek - pryž
ZKOUŠENÍ
Kohout je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Kohout je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Kohout je možno ovládat ručním kolem přes šroubový převod.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složeni")
- skutečnou maximální provozní teplotu tekutiny ("C)
- skutečný maximální provozní přetlak (MPa)
- tlakový spád (MPa)
DN |
D |
L |
V |
D1 |
D2 |
D3 |
a |
f |
d |
n |
Dk |
kg |
