KOHOUT KULOVÝ

K 85 111 540______PN40

POUŽITÍ

V základním provedení jako uzavírací orgán pro vodu, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny,

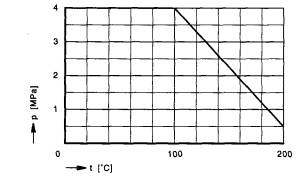

pro dovolený tlakový spád a pracovní teplotu dle diagramu:


Dovolená velikost mechanických nečistot je do 30 um, množ­ství nečistot do 20 g.m"3. Kohout není vhodný pro regulaci.

Základní polohy jsou „OTEVŘENO - ZAVŘENO".

TECHNICKÝ POPIS

Kohout je obousměrná armatura. Uzávěr tvoří koule. Polohy „OTEVŘENO" a „ZAVŘENO" jsou opatřeny dorazem.

Uzavírání průtoku se provádí otáčením"páky doprava o 90".

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

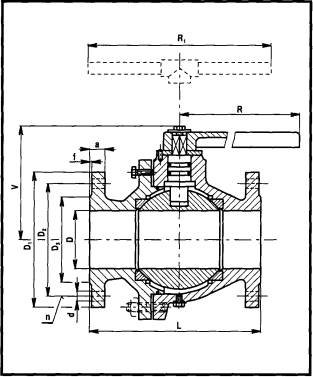

Jsou uvedeny v tabulce.

MATERIÁL

Těleso                    uhlíková ocel na odlitky

Koule, čep                korozivzdorná ocel

Sedlo, ucpávka            teflon

Těsnění v tělese           „O" kroužek - pryž

ZKOUŠENÍ

Kohout je zkoušen podle čsn 13 3060, óást 2.


MONTÁŽ

Kohout je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Kohout je možno ovládat jednoramennou nebo dvouramennou pákou.

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)

- tlakový spád (MPa)


DN



D



L



V



D1



D2



D3



a



f



d



n



R



Fit



kg



50



50



230



194



165



125



102



20



3



18



4



250



.



19



80



80



310



310



200



160



138



24



3



18



8



.



500



38



100



100



350



365



235



190



158



24



3



22



8



-



750



55
