KOHOUT KULOVÝ
S ELEKTRICKÝM SERVOMOTOREM
K 85 173516_____pn16
POUŽITÍ
V základním provedení jako uzavírací orgán pro vodu, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny (vzduch, topné plyny),
pro dovolený tlakový spád a pracovní teplotu dle diagramu:
Dovolená velikost mechanických nečistot je do 30 prn, množství nečistot do 20 g.m'3. Kohout není vhodný pro regulaci.
Základní polohy jsou „OTEVŘENO - ZAVŘENO".
TECHNICKÝ POPIS
Kohout je obousměrná armatura. Uzávěr tvoří koule. Polohy „OTEVŘENO" a „ZAVŘENO" jsou opatřeny dorazem a jsou
signalizovány dálkovým vysílačem nebo ukazatelem na elektrickém servomotoru. Uzavírání průtoku se provádí otáčením uzávěru doprava o 90'.

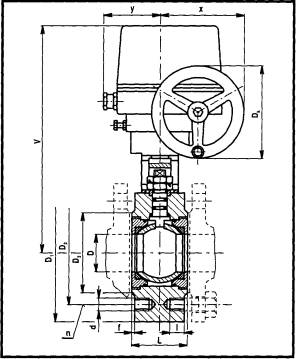

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce. Připojení elektrického servomotoru na kohout je podle ISO 5211.
MATERIÁL
Těleso uhlíková ocel na odlitky
Koule, čep korozivzdorná ocel
Sedlo, ucpávka teflon
Těsnění v tělese „O" kroužek - pryž
ZKOUŠENÍ
Kohout je zkoušen podle ČSN 13 3060, část 2.
MONTÁŽ
Kohout je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Kohout je možno ovládat elektrickým servomotorem. Při přerušení dodávky elektrického proudu lze kohout ovládat ručně.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složeni")
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
- tlakový spád (MPa)
DN |
D |
L |
V |
D1 |
D2 |
D3 |
f |
d |
I |
n |
X |
y |
Dk |
ISO 5211 |
El. servomotor |
kg |
40 |
38 |
60 |
314 |
150 |
110 |
88 |
3 |
M 16 |
25 |
4 |
98 |
150 |
160 |
F05 |
SP-1 |
14 |
50 |
48 |
70 |
320 |
165 |
125 |
102 |
3 |
M 16 |
25 |
4 |
98 |
150 |
160 |
F05 |
SP-1 |
14,5 |
65 |
64 |
95 |
395 |
185 |
145 |
122 |
3 |
M 16 |
25 |
4 |
105 |
174 |
160 |
F07 |
SP-2 |
33 |
80 |
76 |
118 |
405 |
200 |
160 |
138 |
3 |
M 16 |
25 |
8 |
105 |
174 |
160 |
F07 |
SP-2 |
35,5 |
100 |
95 |
140 |
458 |
220 |
180 |
158 |
3 |
M 16 |
25 |
8 |
105 |
174 |
160 |
F10 |
SP-3 |
43 |
125 |
118 |
175 |
488 |
250 |
210 |
184 |
3 |
M 16 |
25 |
8 |
105 |
174 |
160 |
F12 |
SP-3 |
55 |
150 |
150 |
210 |
515 |
285 |
240 |
212 |
3 |
M 20 |
30 |
8 |
105 |
174 |
160 |
F12 |
SP-4 |
83 |
