KOHOUT KULOVÝ



K 85 171 516       pn16





POUŽITÍ V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny

a páry, pro dovolený tlakový spád a pracovní teplotu dle diagramu

Dovolená velikost mechanických nečistot je do 30 um, množ­ství nečistot do 20 g.m'3. Kohout není vhodný pro regulaci.

Základní polohy jsou „OTEVŘENO - ZAVŘENO".

TECHNICKÝ POPIS

Kohout je obousměrná armatura. Uzávěr tvoří koule. Polohy „OTEVŘENO" a „ZAVŘENO" jsou opatřeny dorazem.

Uzavírání průtoku se provádí otáčením páky doprava o 90'.

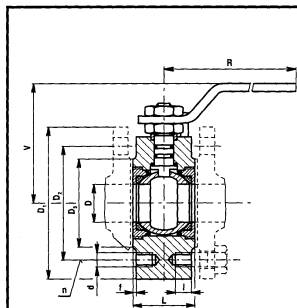

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleso                    uhlíková ocel na odlitky

Koule, čep                korozivzdorná ocel

Sedlo, ucpávka            teflon

Těsnění v tělese           „O" kroužek - pryž

ZKOUŠENÍ

Kohout je zkoušen podle normy ČSN 13 3060, část 2 nebo podle normy DIN 3230.

MONTÁŽ

Kohout je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Kohout je možno ovládat jednoramennou pákou.

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)

- tlakový spád (MPa)

DN



D



L



V



D1



D2



D3



f



d



I



n



R



kg



25



24



42



82



115



85



68



2



M 12



18



4



180



3,5



32



28



50



88



140



100



78



2



M 16



22



4



180



4,5



40



38



60



110



150



110



88



3



M 16



25



4



270



7



50



48



70



121



165



125



102



3



M 16



25



4



270



10,5



65



64



95 '



130



185



145



122



3



M 16



25



4



360



16



80



76



118



149



200



160



133



3



M 16



25



8



360



21,5



100



95



140



166



220



180



158



3



M 16



25



8



430



28



125



118



175



190



250



210



183



3



M 16



25



8



430



43



150



150



210



204



285



240



212



3



M 20



27



8



660



57
