KOHOUT KULOVÝ

K 85 171 616       pn16

POUŽITÍ

V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny

a páry, pro dovolený tlakový spád a pracovní teplotu dle diagramu:



Dovolená velikost mechanických nečistot je do 30 um, množ­ství nečistot do 20 g.m-3. Kohout není vhodný pro regulaci.

Základní polohy jsou „OTEVŘENO - ZAVŘENO".

TECHNICKÝ POPIS

Kohout je obousměrná armatura. Uzávěr tvoří koule. Polohy „OTEVŘENO" a „ZAVŘENO" jsou opatřeny dorazem.

Uzavírání průtoku se provádí otáčením páky doprava o 90'.

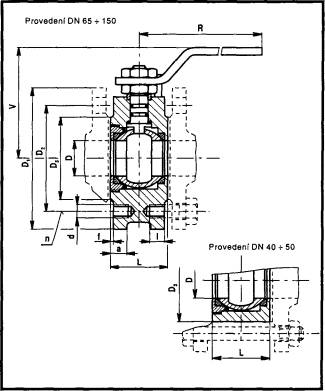

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleso                    šedá litina

Koule, čep                korozivzdorná ocel

Sedlo, ucpávka           teflon

Těsnění v tělese          „O" kroužek - pryž

MONTÁŽ

Kohout je možno montovat do vodorovného i svislého potrubí.

OVLÁDÁNÍ

Kohout je možno ovládat jednoramennou pákou.

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složeni")

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)

- tlakový spád (MPa)

ZKOUŠENÍ

Kohout je zkoušen podle normy ČSN 13 3060, část 2 nebo podle normy DIN 3230.

DN



D



L



V



D1



D2



D3



a



f



d



I



n



R



kg



40



38



60



110



-



.



88



-



.



.



-



-



270



3



50



48



70



121



-



-



102



-



.



-



-



.



270



4



65



64



95



130



185



145



122



20



3



M 16



25



4



360



11



80



76



118



149



200



160



138



22



3



M 16



25



8



360



14



100



95



140



166



220



180



158



24



3



M 16



25



8



430



22



125



118



175



190



250



210



183



26



3



M 16



25



8



430



35



150



150



210



243



285



240



212



26



3



M 20



30



8



660



56
