KLAPKA UZAVÍRACÍ

POGUMOVANÁ, S PŘEVODEM

L 32 172 910                     pn10

POUŽITÍ

Jako uzavírací orgán pro agresivní tekutiny, vodu, roztoky solí, kyselin, zásad apod., pro pracovní tlaky a teploty:

Teplota ('C)



Tlak (MPa)







80



1



Použití v korozním prostředí je omezeno druhem, teplotou, kon­centrací, pracovním přetlakem a mechanickým namáháním pryžových dílců.

TECHNICKÝ POPIS

Klapka uzavírací je oboustranná armatura. Funkční orgán se otáčí kolem osy kolmé na směr proudění provozní tekutiny.

Při uzavření funkčního orgánu uzavírá průchod pracovní tekutiny oběma směry.

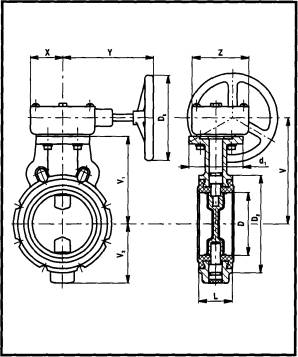

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce. Jsou přizpůsobeny pro stažení mezi potrubní příruby PN 6, PN 10 nebo PN 16 pomocí šroubů, bez dalšího těsnění.

MATERIÁL

Těleso, převodová skříň    šedá litina

Talíř                     pogumovaný

čep                     korozivzdorná ocel

Manžeta                 dle druhu pracovní látky

Těsnění čepu             „O" kroužek - pryž

ZKOUŠENÍ

Klapka uzavírací je zkoušena podle ČSN 13 3060, část 2.

MONTÁŽ

Klapku uzavírací je možno montovat do vodorovného i svislého potrubí centricky mezi příruby, nebof talíř klapky v otevřené poloze přesahuje těleso klapky.

OVLÁDANÍ

Klapka uzavírací se zavírá ručně šroubovým převodem, otáčením ručního kola ve směru hodinových ručiček.

OBJEDNÁVANÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)

- tlakový spád (MPa)

POZNÁMKA

Ap = tlakový spád [MPa]


DN



D



L



V



V1



V2



D3



d1



X



Y



Z



Ap



dk



kg



200



200



60



260



220



160



268



90



80



250



128



1



200



22



250



250



68



320



266



203



322



125



80



250



128



1



200



32,5



300



300



78



338



284



225



372



125



80



250



128



0,6



200



38,5
