KLAPKA UZAVÍRACÍ
POGUMOVANÁ
L 32 171 916 pn16
POUŽITÍ
Jako uzavírací orgán pro agresivní tekutiny, vodu, roztoky solí, kyselin, zásad apod., pro pracovní tlaky a teploty;
Teolota (°C) |
Tlak (MPa) |
80 |
1 |
Použití
v korozním prostředí Je omezeno druhem, teplotou, koncentrací, pracovním
přetlakem a mechanickým namáháním pryžových dílců.
TECHNICKÝ POPIS
Klapka uzavírací je
oboustranná armatura. Funkční orgán se otáčí kolem osy kolmé na směr proudění
provozní tekutiny. Při uzavření funkčního orgánu uzavírá průchod pracovní
tekutiny oběma směry.

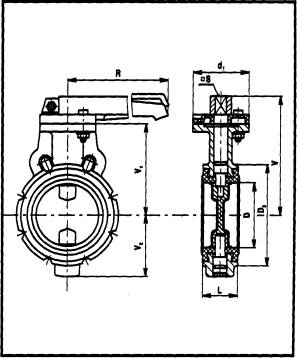

PŘIPOJOVACÍ A
STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
Jsou přizpůsobeny pro stažení mezi potrubní příruby PN 6, PN 10 nebo PN 16
pomocí šroubů, bez dalšího těsnění.
MATERIÁL
Těleso šedá
litina Talíř
pogumovaný čep
korozivzdorná ocel Manžeta
dle druhu pracovní látky Těsnění čepu „O" kroužek • pryž
ZKOUŠENÍ
Klapka uzavírací je zkoušena podle ČSN 13 3060, část 2.
MONTÁŽ
Klapku uzavírací je možno montovat do vodorovného i
svislého potrubí centricky mezi příruby, nebof talíř klapky v otevřené poloze
přesahuje těleso klapky.
OVLÁDÁNÍ
Klapka uzavírací se
zavírá ručně jednoramennou pákou, otáčením o 90' ve směru hodinových ručiček.
Páku je možno zajistit po 15' a v koncových polohách.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury
(typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost
(DN)
-
druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální
provozní teplotu tekutiny ('C)
- skutečný maximální
provozní přetlak (MPa)
- tlakový spád (MPa)
POZNÁMKA
Ap = tlakový spád [MPa] max. Nm = uzavírací
moment [Nm]
DN |
D |
L |
V |
V1 |
V2 |
D3 |
d1 |
S |
R |
IS05211 |
Ap |
max. Nm |
kg |
125 |
125 |
56 |
209 |
163 |
114 |
188 |
90 |
17 |
280 |
F07 |
1 |
120 |
7,9 |
150 |
150 |
56 |
211 |
175 |
127 |
214 |
90 |
17 |
280 |
F07 |
1 |
140 |
9,5 |
