KLAPKA UZAVÍRACÍ
OVLÁDANÁ PLOVÁKEM
L 32 106 610 pn10
POUŽITÍ
Jako uzavírací orgán pro vodu a jiné neagresivní tekutiny, pro tlakový spád do 0,6 MPa a pro teploty do 100 'C. Jsou určeny
pro samočinnou regulaci přítoku nebo výtoku tekutiny z nádrže podle výšky hladiny.
TECHNICKÝ POPIS
Klapka uzavírací je oboustranná armatura. Funkční orgán se otáčí kolem osy kolmé na směr proudění provozní tekutiny.
Při uzavření funkčního orgánu uzavírá průchod pracovní tekutiny oběma směry.

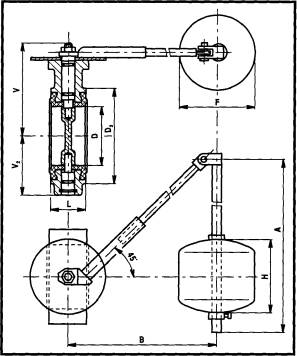

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce. Jsou přizpůsobeny pro stažení mezi potrubní příruby PN 6, PN 10 nebo PN 16 pomocí šroubů, bez dalšího těsnění.
MATERIÁL
"Těleso šedá litina
Talíř mosaz
Čep korozivzdorná ocel
Manžeta EPDM
Těsnění čepu „O" kroužek - pryž
Plovák, tyč uhlíková ocel
ZKOUŠENÍ
Klapka uzavírací je zkoušena podle ČSN 13 3060, část 2.
MONTÁŽ
Klapku uzavírací je možno montovat do vodorovného i svislého potrubí centricky mezi příruby, neboť talíř klapky
v otevřené poloze přesahuje těleso klapky. Montují se vždy s čepy ve vodorovné poloze. Plovák musí mít vždy svislý pohyb. Pro neklidné hladiny je nutno umístit plovák odděleně.
OVLÁDANÍ
Klapka uzavírací se zavírá pomocí páky, otáčením o 90" doprava. Plovák uzavírá klapku při stoupání hladiny. Zdvih je omezen dorazovými šrouby.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
- tlakový spád (MPa)
POZNÁMKA
Ap = tlakový spád [MPa]
DN |
D |
L |
V |
V2 |
D3 |
F |
H |
A |
B |
Ap |
kg |
200 |
200 |
70 |
220 |
175 |
258 |
480 |
525 |
2035 |
1200 |
0,6 |
42 |
250 |
250 |
80 |
290 |
195 |
312 |
480 |
525 |
2035 |
1200 |
0,6 |
52 |
