KLAPKA UZAVÍRACÍ
S PNEUPOHONEM
L 36 174 616_____pn16
POUŽITÍ
Jako uzavírací orgán pro neagresivní tekutiny, vodu apod., pro pracovní tlaky dle Dp (viz rozměrová tabulka) a pro teploty do 120'C.
Použití pro jinélátky, pro pracovní tlaky a teploty:
Pracovní látka |
Teplota (°C) |
Tlak [MPa] |
Olej |
100 |
1 |
Vzduch |
60 |
0,6 |
Zemní plyn' |
40 |
0,6 |
Svítiplyn |
40 |
0,6 |
Propan-butan |
40 |
0,6 |
Aoresivní látky |
70 |
1 |
Použití pro agresivní látky podle odolnosti pryže.
TECHNICKÝ POPIS
Klapka uzavírací je oboustranná armatura. Funkční orgán se otáčí kolem osy kolmé na směr proudění provozní tekutiny.
Při uzavření funkčního orgánu uzavírá průchod pracovní tekutiny oběma směry.

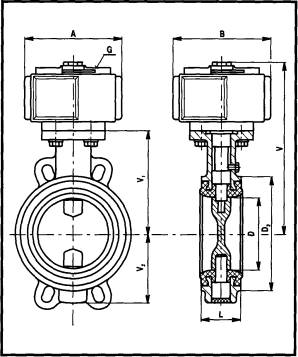

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce. Jsou přizpůsobeny pro stažení mezi potrubní příruby PN 6, PN 10 nebo PN 16 pomocí šroubů, bez dalšího těsnění.
MATERIÁL
Těleso šedá litina
Talíř korozivzdorná ocel
čep korozivzdorná ocel
Manžeta dle druhu pracovní látky
Těsnění čepu „O" kroužek - pryž
ZKOUŠENÍ
Klapka uzavírací je zkoušena podle DIN 3230.
MONTÁŽ
Klapku uzavírací je možno montovat do vodorovného i svislého potrubí centricky mezi příruby, nebof talíř klapky v otevřené poloze přesahuje těleso klapky.
OVLÁDÁNÍ
Klapka uzavírací se zavírá pomocí pneupohonu, otáčením o 90' doprava. Pro pneupohon se používá upravený tlakový vzduch o
tlaku 0,6 MPa. Pohon má horní přípojky vzduchu, jejichž velikost závitu je uvedena v rozměrové tabulce (rozměr „G"). Připojení pneupohonu je podle normy ISO 5211 od firmy BICKEL-WOLF.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
- tlakový spád (MPa)
POZNÁMKA
Ap = tlakový spád [MPa] max. Nm = uzavírací moment [Nm]
DN |
D |
L |
V |
V1 |
V2 |
D3 |
A |
B |
G |
ISO5211 |
Pneupohon |
Ap |
max. Nm |
kg |
50 |
50 |
43 |
206 |
112 |
60 |
90 |
120 |
152 |
G 1/8" |
F05 |
Modell 25 |
1,6 |
15 |
5 |
65 |
65 |
46 |
218 |
124 |
68 |
102 |
120 |
152 |
G 1/8" |
F05 |
Modell 25 |
1,6 |
25 |
6 |
80 |
80 |
46 |
234 |
140 |
90 |
132 |
120 |
152 |
G1/8" |
F05 |
Modell25 |
1,5 |
40 |
6,5 |
100 |
100 |
52 |
259 |
150 |
94 |
150 |
140 |
176 |
G1/8" |
F07 |
Modell30 |
1,5 |
70 |
9,1 |
125 |
125 |
56 |
301 |
163 |
110 |
178 |
170 |
212 |
G 1/4" |
F07 |
Modell 35 |
1,4 |
120 |
14 |
150 |
150 |
56 |
313 |
175 |
129 |
205 |
170 |
212 |
G 1/4" |
F07 |
Modell35 |
1,2 |
170 |
16,5 |
200 |
200 |
60 |
374 |
210 |
160 |
273 |
206 |
255 |
G 1/4" |
F10 |
Modell45 |
1 |
320 |
29 |
250 |
250 |
68 |
414 |
250 |
200 |
332 |
206 |
255 |
G 1/4" |
F10 |
Modell 45 |
1 |
480 |
36 |
