KLAPKA UZAVÍRACÍ
S ELEKTRICKÝM SERVOMOTOREM MOK
L 36 173 616 pn 16
POUŽITÍ
Jako uzavírací orgán pro neagresivní tekutiny, vodu apod., pro pracovní tlaky dle Ap (viz rozměrová tabulka) a pro teploty do 120 "C.
Použití pro jiné látky, pro pracovní tlaky a teploty:
|
Pracovní látka |
Teplota (°C) |
Tlak [MPa] |
|
Olej |
100 |
1 |
|
Vzduch |
60 |
0,6 |
|
Zemní plyn |
40 |
0,6 |
|
Svítiplyn |
40 |
0,6 |
|
Propan-butan |
40 |
0,6 |
|
Agresivní látky |
70 |
1 |
Použití pro agresivní látky podle odolnosti pryže.
TECHNICKÝ POPIS
Klapka uzavírací je oboustranná armatura. Funkční orgán se otáčí kolem osy kolmé na směr proudění provozní tekutiny.
Při uzavření funkčního orgánu uzavírá průchod pracovní tekutiny oběma směry.

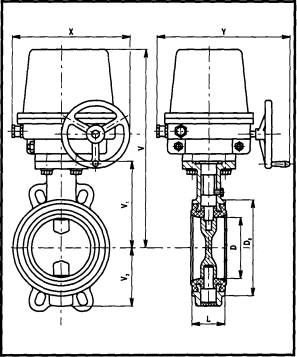

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce. Jsou přizpůsobeny pro stažení mezi potrubní příruby PN 6, PN 10 nebo PN 16 pomocí šroubů, bez dalšího těsnění.
MATERIÁL
Těleso šedá litina
Talíř korozivzdorná ocel
Čep korozivzdorná ocel
Manžeta dle druhu pracovní látky
Těsnění čepu „O" kroužek - pryž
ZKOUŠENÍ
Klapka uzavírací je zkoušena podle DIN 3230.
MONTÁŽ
Klapku uzavírací je možno montovat do vodorovného i svislého potrubí centricky mezi příruby, nebol talíř klapky v otevřené poloze přesahuje těleso klapky.
OVLÁDÁNÍ
Klapka uzavírací se zavírá pomocí elektrického servomotoru,
otáčením o 90' doprava, se závěrnou dobou uvedenou v rozměrové tabulce. Napětí v síti 220 V (pro MOK 500 - 380 V). Při vypnutí el. proudu je možnost ovládání ručním kolem.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složeni")
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
- tlakový spád (MPa)
- napájecí napětí (V), frekvenci (Hz)
- závěrná doba (s/90")
POZNÁMKA
tz = uzavírací doba [sec] Ap = tlakový spád [MPa]
