KLAPKA UZAVÍRACÍ

S ELEKTRICKÝM SERVOMOTOREM MOK

L 32 173 616                     pn 16

POUŽITÍ

Jako uzavírací orgán pro neagresivní tekutiny, vodu apod., pro pracovní tlaky dle Ap (viz rozměrová tabulka) a pro teploty do 120 'C.

Použití pro jiné látky, pro pracovní tlaky a teploty:

Pracovní látka



Teplota (°'C)



Tlak (MPa)



Olej



100



1



Vzduch



60



0,6



TECHNICKÝ POPIS

Klapka uzavírací je oboustranná armatura. Funkční orgán se otáčí kolem osy kolmé na směr proudění provozní tekutiny.

Při uzavření funkčního orgánu uzavírá průchod pracovní tekutiny oběma směry.

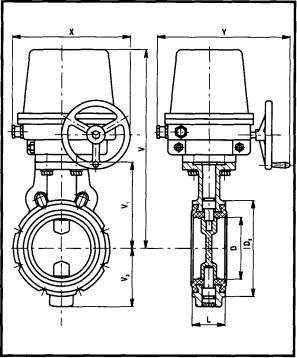

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce. Jsou přizpůsobeny pro stažení mezi potrubní příruby PN 6, PN 10 nebo PN 16 pomocí šroubů, bez dalšího těsnění.

MATERIÁL

Těleso                    šedá litina

Talíř                     mosaz

Čep                     korozivzdorná ocel

Manžeta                 dle druhu pracovní látky

Těsnění čepu             „O" kroužek - pryž

ZKOUŠENÍ

Klapka uzavírací je zkoušena podle čsn 13 3060, část 2.

MONTÁŽ

Klapku uzavírací je možno montovat do vodorovného i svislého potrubí centricky mezi příruby, nebo( talíř klapky v otevřené poloze přesahuje těleso klapky.

OVLÁDÁNÍ

Klapka uzavírací se zavírá pomocí elektrického servomotoru, otáčením o 90' doprava, se závěrnou dobou uvedenou v roz­měrové tabulce.

Napětí v síti 220 V (pro MOK 500 - 380 V). Při vypnutí el. proudu je možnost ovládání ručním kolem.




OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)

- tlakový spád (MPa)

- napájecí napětí (V), frekvenci (Hz)

- závěrná doba (s/90')

POZNÁMKA

tz = uzavírací doba [sec]  delta p = tlakový spád [MPa]


DN



D



L



V





V2



D3



X



Y



IS05211



El. servomotor



tz



delta p



kg



50



50



43



340



113



59



102



245



275



F05



MOK 63



10-80



1,6



10,4



65



65



46



351



124



71



122



245



275



F05



MOK 63



10-80



1,6



11



80



80



46



367



140



82



140



245



275



F05



MOK 63



10-80



1,5



11,8



100



100



52



455



150



94



160



290



310



F05



MOK 125



10-80



1,5



18,7



125



125



56



468



163



114



188



290



310



F07



MOK 125



10-80



1,4



20,9



150



150



56



480



175



127



214



290



310



F07



MOK 250



20-160



1,2



30,8



200



200



60



525



220



160



268



290



310



F07



MOK 250



20-160



1



35,8



250



250



68



632



266



203



322



362



366



F10



MOK 500



20-80



1



49,5



300



300



78



650



284



225



372



362



366



F10



MOK 500



20-80



0,6



56,8
