KLAPKA UZAVÍRACÍ

S PŘEVODEM

L 32 172 610                    pn10

POUŽITI

Jako uzavírací orgán pro neagresivní tekutiny, vodu apod., pro pracovní tlaky dle Ap (viz rozměrová tabulka) a pro teploty do 120 "C.

Použití pro jiné látky, pro pracovní tlaky a teploty:

Pracovní látka



Teplota ['C]



Tlak (MPa)



Olej



100



1



Vzduch



40



0,6



Zemní plyn



40



0,6



Svítiplyn



40



0,6



Propan-butan



40



0,6



TECHNICKÝ POPIS

Klapka uzavírací je oboustranná armatura. Funkční orgán se otáčí kolem osy kolmé na směr proudění provozní tekutiny.

Při uzavření funkčního orgánu uzavírá průchod pracovní tekutiny oběma směry.

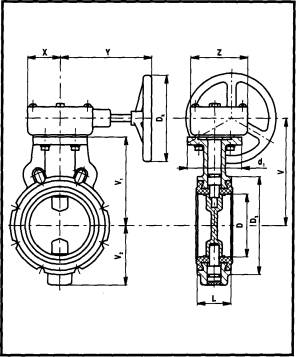

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce. Jsou přizpůsobeny pro stažení mezi potrubní příruby PN 6, PN 10 nebo PN 16 pomocí šroubů, bez dalšího těsnění.

MATERIÁL

Těleso, převodová skříň    šedá litina

Talíř                     mosaz

Čep                     korozivzdorná ocel

Manžeta                  dle druhu pracovní látky

Těsnění čepu             „O" kroužek - pryž

ZKOUŠENÍ

Klapka uzavírací je zkoušena podle ČSN 13 3060, část 2.

MONTÁŽ

Klapku uzavírací je možno montovat do vodorovného i svislého potrubí centricky mezi příruby, nebof talíř klapky v otevřené poloze přesahuje těleso klapky.

OVLÁDÁNÍ

Klapka uzavírací se zavírá ručně šroubovým převodem, otáčením ručního kola ve směru hodinových ručiček.

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složeni")

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)

- tlakový spád (MPa)

POZNÁMKA

delta p = tlakový spád [MPa]


DN



D



L



V



V1



V2



D3



d1



X



Y



Z



delta p



Dk



kg



200



200



60



260



220



160



268



90



80



250



128



1



200



22



250



250



68



320



266



203



322



125



80



250



128



1



200



32,5
