KLAPKA ŠKRTÍCÍ
L 35
118510 pn10
POUŽITI
K regulaci proudu vody nebo vodní páry, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
Teplota (°C) |
Tlak (MPa) |
200 |
1 |
300 |
0,8 |
400 |
0.63 |
Škrtící klapka není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.
TECHNICKÝ POPIS
Klapka škrtící Je oboustranná armatura. Funkční orgán se otáčí kolem osy kolmé na směr proudění provozní tekutiny.
Při uzavírání funkčního orgánu škrtí průchod pracovní tekutiny oběma směry. Úhel natočení klapky pro plné otevření je 90'.
Polohu klapky udává ukazatel stavu otevření.

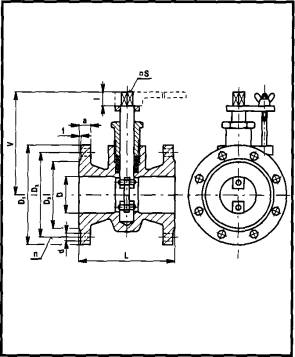

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, talíř uhlíková ocel
Hřídel korozivzdorná ocel
ZKOUŠENÍ
Klapka škrtící'je zkoušena podle čsn 13 3060, část 2.
MONTÁŽ
Klapku škrtící je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Klapka škrtící se ovládá ručně, nástrčkovým klíčem. Klíč není součástí dodávky.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční Číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
D1 |
D2 |
D3 |
a |
f |
d |
n |
S |
I |
kg |
50 |
50 |
90 |
112 |
165 |
125 |
102 |
18 |
3 |
18 |
4 |
9 |
17 |
6 |
80 |
80 |
100 |
138 |
200 |
160 |
133 |
20 |
3 |
18 |
8 |
11 |
16 |
9,5 |
100 |
100 |
110 |
151 |
220 |
180 |
158 |
20 |
3 |
18 |
8 |
11 |
14 |
11,5 |
150 |
150 |
160 |
211 |
285 |
240 |
212 |
22 |
3 |
22 |
8 |
14 |
19 |
27,5 |
200 |
200 |
220 |
247 |
340 |
295 |
268 |
24 |
3 |
22 |
8 |
17 |
21 |
36,5 |
250 |
250 |
250 |
277 |
395 |
350 |
320 |
24 |
3 |
22 |
12 |
22 |
32 |
52 |
