KLAPKA ŠKRTICÍ

BEZ OVLÁDÁNÍ

L 35 008 501        pn 1

POUŽITÍ

K regulaci proudu vzduchu a veškerých druhů neagresivních plynů, pro pracovní tlaky a teploty:

Teplota (°C)



Tlak (MPa)



400



0,1



Škrtící klapka není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.

TECHNICKÝ POPIS

Klapka škrtící je oboustranná armatura. Funkční orgán se otáčí kolem osy kolmé na směr proudění provozní tekutiny.

Při uzavírání funkčního orgánu škrtí průchod pracovní tekutiny oběma směry. Úhel natočení klapky pro plné otevření je 90'. Polohu klapky udává ryska na čele hřídele.

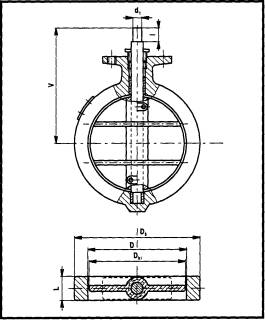

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce. Jsou přizpůsobeny pro stažení mezi potrubní příruby pomocí šroubů.

MATERIÁL

Těleso, talíř               uhlíková ocel

Pouzdro                  tvárná litina

Hřídel, šroubení           uhlíková ocel

Těsnivo                   PK 004

ZKOUŠENÍ

Klapka škrtící je zkoušena na těsnost ucpávky za studena vodou a funkčně podle ČSN 13 3060, část 2.

MONTÁŽ

Klapku škrtící je možno montovat do vodorovného i svislého potrubí centricky mezi příruby, nebof talíř klapky v otevřené poloze přesahuje těleso klapky.


OVLÁDÁNÍ

Klapka škrtící není osazena ovládacím zařízením.

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)


DN



D



L



V



dkl



D3



d1



I



kg



50



50



46



120



49



90



16



30



2



65



70



46



130



69



110



16



30



2,8



80



80



46



140



79



128



16



30



3,5



100



100



46



150



99



148



16



30



5



125



125



46



165



124



178



16



30



6,1



150



150



46



215



149



202



18



32



8,9



200



200



46



240



199



258



18



32



13,5



250



250



46



265



249



312



18



32



16,1



300



300



46



290



299



365



18



32



21,3



350



350



50



315



348



415



18



32



30,4



400



400



50



340



397



465



18



32



35,1



500



500



50



450



497



570



25



50



49



600



600



60



500



597



670



25



50



70
