KLAPKA ŠKRTICÍ
S PÁKOU
L 35 001 501 pn 1
POUŽITÍ
K regulaci proudu vzduchu a veškerých druhů neagresivních plynů, pro pracovní tlaky a teploty:
Teplota (°C) |
Tlak (MPa) |
400 |
0,1 |
Škrtící klapka není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.
TECHNICKÝ POPIS
Klapka škrtící je oboustranná armatura. Funkční orgán se otáčí kolem osy kolmé na směr proudění provozní tekutiny.
Při uzavírání funkčního orgánu škrtí průchod pracovní tekutiny oběma směry. Úhel natočení klapky pro plné otevření je 90'. Polohu klapky udává ukazatel stavu otevření.

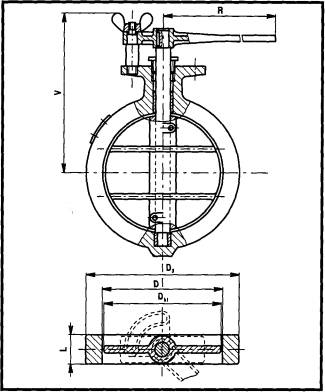

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce. Jsou přizpůsobeny pro stažení mezi potrubní příruby pomocí šroubů.
MATERIÁL
Těleso, talíř uhlíková ocel
Pouzdro tvárná litina
Hřídel, šroubem' uhlíková ocel
Těsnivo PK 004
ZKOUŠENÍ
Klapka škrtící je zkoušena na těsnost ucpávky za studena vodou a funkčně podle ČSN 13 3060, část 2.
MONTÁŽ
Klapku škrtící je možno montovat do vodorovného i svislého potrubí centricky mezi příruby, nebof talíř klapky v otevřené poloze přesahuje těleso klapky.
OVLÁDÁNÍ
Klapka škrtící se ovládá pákou.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
Dkl |
D3 |
R |
kg |
50 |
50 |
46 |
120 |
49 |
90 |
170 |
2,7 |
65 |
70 |
46 |
130 |
69 |
110 |
170 |
3,4 |
80 |
80 |
46 |
140 |
79 |
128 |
170 |
4 |
100 |
100 |
46 |
150 |
99 |
148 |
170 |
5,6 |
125 |
125 |
46 |
165 |
124 |
178 |
170 |
6,7 |
150 |
150 |
46 |
215 |
149 |
202 |
220 |
10,5 |
200 |
200 |
46 |
240 |
199 |
258 |
220 |
15,7 |
250 |
250 |
46 |
265 |
249 |
312 |
220 |
17,7 |
300 |
300 |
46 |
290 |
299 |
365 |
220 |
22,9 |
350 |
350 |
50 |
315 |
348 |
415 |
220 |
32 |
400 |
400 |
50 |
340 |
397 |
465 |
220 |
36,7 |
500 |
500 |
50 |
450 |
497 |
570 |
320 |
51,7 |
600 |
600 |
60 |
500 |
597 |
670 |
320 |
72,7 |
