KLAPKA ZPĚTNÁ

POGUMOVANÁ

L 60 117 910                    pn10

POUŽITÍ

V základním provedení jako samočinný orgán zamezující zpět­nému proudění pracovní látky. Je určen pro vodu, chemické látky, kyseliny a louhy, pro pracovní tlaky a teploty:

Teplota ('C)



Tlak (MPa)



80



1



Zpětná klapka není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací. Použití je omezeno druhem, teplotou a koncentrací provozní tekutiny.

TECHNICKÝ POPIS

Zpětná klapka má dvoudílné těleso. Uzavírací talíř klapky je uchycen mezi vtokem a výtokem tělesa. Směr proudění pracovní látky je na talíř klapky

tak, aby jej odtlačoval. Při zpětném rázu je talíř klapky přitlačován na těsnící plochu v sedle tělesa.

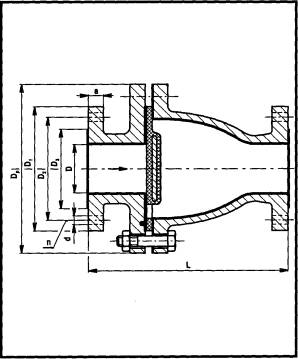

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleso                    šedá litina

Talíř klapky                pryž

Díly přicházející do styku s provozní látkou         pryžový povlak

ZKOUŠENÍ

Zpětná klapka je zkoušena podle ČSN 13 3060, část 2.

MONTÁŽ

Zpětnou klapku je možno montovat do vodorovného i svislého potrubí. Ve svislém potrubí je přívod pracovní látky zespodu pod talíř.

OVLÁDANÍ

Samočinné, tlakem pracovní látky na talíř klapky, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.

OBJEDNÁVANÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)


DN



D



L



Dp



D1



D2



D3



a



d



n



kg



40



40



200



180



150



110



88



21



18



4



12



50



50



230



180



165



125



102



23



18



4



13



65



70



290



245



185



145



122



23



18



4



23



80



80



310



245



200



160



138



26



18



8



25



100



100



350



285



220



180



158



26



18



8



34



125



125



400



315



250



210



250



28



18



8



51



150



150



460



355



285



240



285



28



22



8



58



20



200



500



415



340



295



340



32



22



8



88



250



250



600



480



395



350



395



32



22



12



120
