KLAPKA ZPĚTNÁ
L 10 117016 PN 16
|
POUŽITÍ
V základním provedení jako samočinný orgán zamezující zpětnému proudění pracovní látky. Je určen pro agresivní kapaliny, páry a plyny,
pro pracovní tlaky a teploty:
Teplota ('C) |
Tlak (MPa) |
200 |
1,6 |
300 |
1,3 |
400 |
1 |
Zpětná klapka není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací. Použití je omezeno druhem,
teplotou a koncentrací provozní tekutiny.
TECHNICKÝ POPIS
Zpětná klapka má nezúžený průtok. Uzavírací talíř klapky je kloubově upevněn k rameni, otáčejícím se na čepu. Směr proudění pracovní látky
je na talíř klapky tak, aby jej odtlačoval. Při zpětném rázu je talíř klapky přitlačován na těsnící plochu v sedle tělesa.

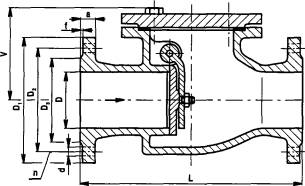

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, víko, korozivzdorná ocel
Talíř, čep klapky korozivzdorná ocel
Těsnící plochy sedel korozivzdorná ocel
Těsnění tělesa a víka bezasbestový materiál
ZKOUŠENÍ
Zpětná klapka je zkoušena podle ČSN 13 3060, část 2.
MONTÁŽ
Zpětnou klapku je možno montovat do vodorovného i svislého potrubí. Ve svislém potrubí je přívod pracovní látky zespodu pod talíř.
OVLÁDÁNÍ
Samočinné, tlakem pracovní látky na talíř klapky, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složeni")
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
D1 |
D2 |
D3 |
a |
f |
d |
n |
kg |
40 |
40 |
200 |
105 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
11,5 |
50 |
50 |
230 |
110 |
165 |
125 |
102 |
18 |
3 |
18 |
4 |
14 |
65 |
70 |
290 |
140 |
185 |
145 |
122 |
18 |
3 |
18 |
4 |
19 |
80 |
80 |
310 |
145 |
200 |
160 |
138 |
20 |
3 |
18 |
8 |
23 |
100 |
100 |
350 |
160 |
220 |
180 |
158 |
20 |
3 |
18 |
8 |
35 |
125 |
125 |
400 |
180 |
250 |
210 |
188 |
22 |
3 |
18 |
8 |
43 |
150 |
150 |
460 |
195 |
285 |
240 |
212 |
22 |
3 |
22 |
8 |
66,5 |
200 |
200 |
500 |
245 |
340 |
295 |
268 |
24 |
3 ^ |
22 |
12 |
100 |
250 |
250 |
600 |
285 |
405 |
355 |
320 |
26 |
3 |
26 |
12 |
150 |
