KLAPKA ZPĚTNÁ
L 10 117 563 PN63
L 10 117 263 PN63
POUŽITÍ
V základním provedení jako samočinný orgán zamezující zpětnému proudění pracovní látky. Je určen pro vodu a vodní páru, na zvláštní
požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
Teplota ['C] |
Materiál tělesa |
|
422643.1 |
42 2744.5 |
|
Tlak (MPa) |
||
-20 |
6,3 |
. |
200 |
6,3 |
6,3 |
300 |
4,87 |
6,3 |
400 |
3,7 |
6,3 |
425 |
. |
|
450 |
- |
6,27 |
475 |
. |
|
500 |
- |
4,94 |
525 |
. |
3,23 |
550 |
- |
2,15 |
Zpětná klapka není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.
TECHNICKÝ POPIS
Zpětná klapka má zúžený průtok. Uzavírací talíř klapky a rameno jsou odlity z jednoho kusu. "Těsnící sedlo v tělese a na talíři klapky je navařeno.
Směr proudění pracovní látky je na talíř klapky tak, aby jej odtlačoval. Při zpětném rázu je talíř klapky přitlačován na těsnící plochu v sedle tělesa.

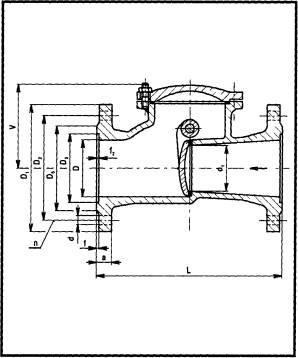

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
TSIeso, víko, talíř klapky uhlíková nebo slitinová ocel
Čep klapky korozivzdorná ocel
Těsnící plochy sedel
(těleso/talíř) korozivzdorná nebo slitinová ocel (navař)
ZKOUŠENÍ
Zpětná klapka je zkoušena podle čsn 13 3060, část 2.
MONTÁŽ
Zpětnou klapku je možno montovat do vodorovného i svislého potrubí. Ve svislém potrubí je přívod pracovní látky ze spodu pod talíř.
OVLÁDÁNÍ
Samočinné, tlakem pracovní látky na talíř klapky, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.
VARIANTY
- provedení základní (označení L 10 117)
- provedení s pákou a závažím (označení L 11 117)
- provedení s obtokem (označení L 16 117)
- provedení s pákou, závažím a obtokem (označení L 17 117)
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně;
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
