KLAPKA ZPĚTNÁ
L 10 117 516 PN16
L 10 117 525 PN25
L 10 117 225 PN25
POUŽITÍ
V základním provedení jako samočinný orgán zamezující zpětnému proudění pracovní látky. Je určen pro vodu a vodní páru, na zvláštní požadavek
i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
Teplota ['C] |
Materiál tělesa |
||
42 2643.1 |
42 2643.1 |
42 2744.5 |
|
Tlak [MPa] |
|||
PN16 |
PN25 |
PN25 |
|
-20 |
1,6 |
2,5 |
, |
200 |
1,6 |
2,5 |
2,5 |
300 |
1,24 |
1,93 |
2,5 |
400 |
0,94 |
1,47 |
2,5 |
425 |
. |
. |
|
450 |
. |
. |
2,48 |
475 |
- |
- |
|
500 |
- |
. |
1,94 |
525 |
- |
- |
1,28 |
550 |
- |
- |
0,85 |
Zpětná klapka není armaturou uzavírací. Vyžaduje-ii se těsnost, je nutno do potrubí zařadit armaturu uzavírací.
TECHNICKÝ POPIS
Zpětná klapka má zúžený průtok. Uzavírací talíř klapky a rameno jsou odlity z jednoho kusu. Těsnící sedlo v tělese a na talíři klapky je navařeno.
Směr proudění pracovní látky je na talíř klapky tak, aby jej odtlačoval. Při zpětném rázu je talíř klapky přitlačován na těsnící plochu v sedle tělesa.

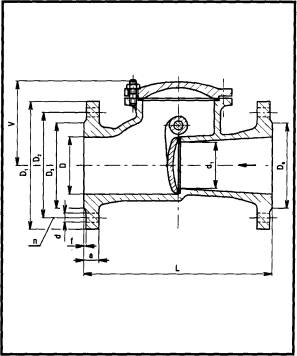

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, víko, talíř klapky uhlíková nebo slitinová ocel
Čep klapky korozivzdorná ocel Těsnící plochy sedel
(těleso/talíř) korozivzdorná nebo slitinová ocel (navař)
ZKOUŠENÍ
Zpětná klapka je zkoušena podle ČSN 13 3060, část 2.
MONTÁŽ
Zpětnou klapku je možno montovat do vodorovného i svislého potrubí. Ve svislém potrubí je přívod pracovní látky ze spodu pod talíř.
OVLÁDÁNÍ
Samočinné, tlakem pracovní látky na talíř klapky, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.
VARIANTY
- provedení základní (označení L 10 117)
- provedení s pákou a závažím (označení L 11 117)
- provedení s obtokem (označení L 16 117)
- provedení s pákou, závažím a obtokem (označení L 17 117)
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
