KLAPKA ZPĚTNÁ

C 09 431 540        pn 40

C 09 431 240        pn 40

POUŽITI

V základním provedení jako samočinný orgán zamezující zpět­nému proudění pracovní látky. Je určen pro vodu a vodní páru, na zvláštní požadavek

i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:

Teplota ['C]



Materiál tělesa



GS-C25



42 2744.5



Tlak(MPa)



-20



4



-



200



3,5



4



250



3,2



4



300



2,8



4



350



2,4



4



400



2,1



4



450







3,98



500







3,11



525



-



2,05



550



-



1,37



575



-



0,9



Zpětná klapka není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.

TECHNICKÝ POPIS

Zpětná klapka má nezúžený průtok. Uzavírací talíř klapky je klou­bově upevněn k rameni, otáčejícím se na čepu. "Těsnící sedlo je šroubované v tělese, těsnící plochy

jsou navařeny. Směr proudění pracovní látky je na talíř klapky tak, aby jej odtlačoval. Při zpětném rázu je talíř klapky přitlačován na těsnící plochu v sedle tělesa.

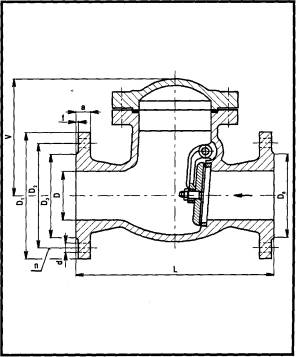

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleso, víko, talíř klapky    uhlíková nebo slitinová ocel

čep klapky                korozivzdorná ocel

Těsnící plochy sedel

(těleso/talíř)              korozivzdorná nebo slitinová ocel (navař)

ZKOUŠENÍ

Zpětná klapka je zkoušena podle DIN 3230.



MONTÁŽ

Zpětnou klapku je možno montovat do vodorovného i svislého potrubí. Ve svislém potrubí je přívod pracovní látky zespodu pod talíř.

OVLÁDÁNÍ

Samočinné, tlakem pracovní látky na talíř klapky, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.

VARIANTY

Dodávají se pouze na základě poptávky:

- provedení základní (označení C 09 431)

- provedení s pákou a závažím (označení C 09 432)

- provedení s obtokem (označení C 09 433)

- provedení s pákou, závažím a obtokem (označení C 09 434)

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

název armatury (typ, evidenční číslo), jmenovitý tlak (PN), jmeno­vitou světlost (DN), druh provozní tekutiny (u nestandardních médií je

třeba uvést chemické složeni"), skutečnou maximální provozní teplotu tekutiny ('C), skutečný maximální provozní přetlak (MPa)


DN



D



L



V



D1



D2



D3



D6



a



f



d



n



kg



40



40



200



147



150



110



88



88



18



3



18



4



16



50



50



230



158



165



125



102



102



20



3



18



4



20



65



70



290



178



185



145



122



122



22



3



18



8



26,5



80



80



310



200



200



160



138



138



24



3



18



8



49,5



100



100



350



229



235



190



162



162



24



3



22



8



54,5



125



125



400



249



270



220



188



188



26



3



26



8



68



150



150



480



284



300



250



218



218



28



3



26



8



87
