KLAPKA ZPĚTNÁ

L 10.1 117540



PN40



POUŽITI

V základním provedení jako samočinný orgán zamezující zpět­nému proudění pracovní látky. Je určen pro vodu a vodní páru, na zvláštní požadavek

i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:



Zpětná klapka není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.



Teplota ['C]



Tlak [MPa]



-20



4



200



3,5



300



2,8



400



2,1





TECHNICKÝ POPIS

Zpětná klapka má nezúžený průtok. Uzavírací táliř klapky je klou­bově upevněn k rameni, otáčejícím se na čepu. Těsnící sedlo je šroubované

v tělese, těsnící plochy jsou navařeny. Směr proudění pracovní látky je na talíř klapky tak, aby jej odtlačoval. Při zpětném rázu je talíř klapky přitlačován

na těsnící plochu v sedle tělesa.

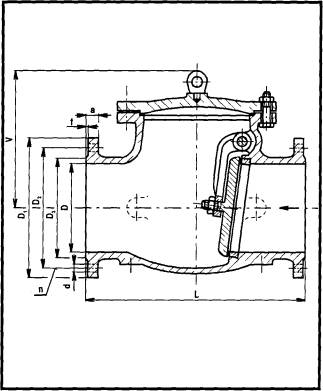

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.



OVLÁDÁNÍ

Samočinné, tlakem pracovní látky na talíř klapky, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.

VARIANTY

Dodávají se pouze na základě poptávky:

- provedení základní (označení L 10.1 117)

MATERIÁL

Těleso, víko, talíř klapky    uhlíková ocel

Čep klapky                korozivzdorná ocel

Těsnící plochy sedel (těleso/talíř)              korozivzdorná ocel (navař)

ZKOUŠENÍ

Zpětná klapka je zkoušena podle DIN 3230.

MONTÁŽ

Zpětnou klapku je možno montovat do vodorovného i svislého potrubí. Ve svislém potrubí je přívod pracovní látky zespodu pod talíř.

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny ("C)

- skutečný maximální provozní přetlak (MPa)

DN



D



L



V



D1



D2



D3



a



f



d



n



kg



50



50



230



135



165



125



102



20



3



18



4



18



65



70



290



140



185



145



122



22



3



18



8



24



80



80



310



175



200



160



138



24



3



18



8



32



100



100



350



195



235



190



162



24



3



22



8



45



125



125



400



205



270



220



188



26



3



26



8



70



150



150



480



305



300



250



218



28



3



26



8



80



200



200



600



350



375



320



285



34



3



26



12



145



250



250



730



425



450



385



345



38



3



30



12



265



300



300



850



475



515



450



410



42



4



30



16



393
