KLAPKA ZPĚTNÁ
L 10.1 117516 pn16
Provedení F6
POUŽITÍ
V základním provedení jako samočinný orgán zamezující zpětnému proudění pracovní látky. Je určen pro vodu a vodní páru, na zvláštní
požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
Teplota ['C] |
Tlak (MPa) |
-20 |
1,6 |
200 |
1,4 |
300 |
1,1 |
400 |
0,8 |
Zpětná klapka není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.
TECHNICKÝ POPIS
Zpětná klapka má nezúžený průtok. Uzavírací talíř klapky je kloubově upevněn k rameni, otáčejícím se na čepu. Těsnící sedlo je šroubované
v tělese, těsnící plochy jsou navařeny. Směr proudění pracovní látky je na talíř klapky tak, aby jej odtlačoval. Při zpětném rázu je talíř klapky přitlačován
na těsnící plochu v sedle tělesa.

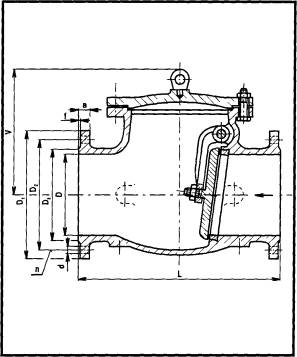

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, víko, talíř klapky uhlíková ocel
Čep klapky korozivzdorná ocel
Těsnící plochy sedel (těleso/talíř) korozivzdorná ocel (navař)
ZKOUŠENÍ
Zpětná klapka je zkoušena podle DIN 3230.
MONTÁŽ
Zpětnou klapku je možno montovat do vodorovného i svislého potrubí. Ve svislém potrubí je přívod pracovní látky zespodu pod talíř.
OVLÁDÁNÍ
Samočinné, tlakem pracovní látky na talíř klapky, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.
VARIANTY
Dodávají se pouze na základě poptávky:
- provedení základní (označení L 10.1 117)
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
D1 |
D2 |
D3 |
a |
f |
d |
n |
kg |
50 |
50 |
200 |
135 |
165 |
125 |
102 |
18 |
3 |
18 |
4 |
15 |
65 |
70 |
240 |
140 |
185 |
145 |
122 |
18 |
3 |
18 |
4 |
21 |
• 80 |
80 |
260 |
175 |
200 |
160 |
138 |
20 |
3 |
18 |
8 |
29 |
100 |
100 |
300 |
180 |
220 |
180 |
158 |
20 |
3 |
18 |
8 |
35 |
125 |
125 |
350 |
195 |
250 |
210 |
188 |
22 |
3 |
18 |
8 |
51 |
150 |
150 |
400 |
300 |
285 |
240 |
212 |
22 |
3 |
22 |
8 |
72 |
200 |
200 |
500 |
350 |
340 |
295 |
268 |
24 |
3 |
22 |
12 |
104 |
250 |
250 |
600 |
395 |
405 |
355 |
320 |
26 |
3 |
26 |
12 |
168 |
300 |
300 |
700 |
465 |
460 |
410 |
378 |
28 |
4 |
26 |
12 |
258 |
Údaje tohoto katalogového listu mají pouze informativní charakter!
