KLAPKA ZPĚTNÁ
L 10 117 516 pn16
Provedení ČSN
POUŽITÍ
V základním provedení jako samočinný orgán zamezující zpětnému proudění pracovní látky. Je určen pro vodu a vodní páru, na zvláštní
požadavek i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:
|
Teplota ['C] |
Tlak [MPa] |
|
200 |
1,6 |
|
300 |
1,3 |
|
400 |
1 |
Zpětná klapka není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.
TECHNICKÝ POPIS
Zpětná klapka má nezúžený průtok. Uzavírací talíř klapky je kloubově upevněn k rameni, otáčejícím se na čepu. Směr proudění pracovní látky
je na talíř klapky tak, aby jej odtlačoval. Pň zpětném rázu je táli? klapky přitlačován na těsnící plochu v sedle tělesa.

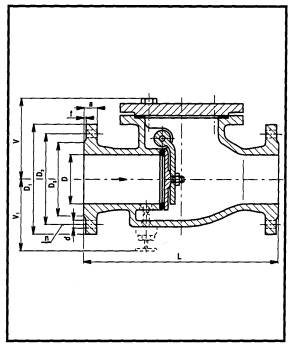

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, víko, talíř klapky uhlíková ocel
Čep klapky korozivzdorná ocel
Těsnící plochy sedel korozivzdorná ocel (navař)
Těsnění tělesa a víka bezasbestový materiál
ZKOUŠENÍ
Zpětná klapka je zkoušena podle ČSN 13 3060, část 2 nebo podle DIN 3230.
MONTÁŽ
Zpětnou klapku je možno montovat do vodorovného i svislého potrubí. Ve svislém potrubí je přívod pracovní látky zespodu pod talíř.
OVLÁDÁNÍ
Samočinné, tlakem pracovní látky na talíř klapky, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.
VARIANTY
Dodávají se pouze na základě poptávky:
- provedení základní (označení L 10 117)
- provedení s obtokem (označení L 16 117)
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složeni")
- skutečnou maximální provozní teplotu tekutiny ("C)
- skutečný maximální provozní přetlak (MPa)
