KLAPKA ZPĚTNÁ

L 10 117 616       PN16

Provedení F6

POUŽITÍ

V základním provedení jako samočinný orgán zamezující zpět­nému proudění pracovní látky. Je určen pro vodu a vodní páru, na zvláštní požadavek

i pro jiné neagresivní kapaliny a plyny, pro pracovní tlaky a teploty:

Teplota ['C]



Tlak (MPa)



120



1,6



200



1,3



Zpětná klapka není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.

TECHNICKÝ POPIS

Zpětná klapka má nezúžený průtok. Uzavírací talíř klapky je klou­bově upevněn k rameni, otáčejícím se na čepu. Směr proudění pracovní látky je na talíř

klapky tak, aby jej odtlačoval. Při zpětném rázu je talíř klapky přitlaóován na těsnící plochu v sedle tělesa.

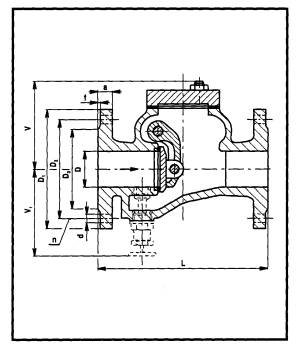

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleso, víko, talíř klapky    šedá litina

Čep klapky               korozivzdorná ocel

Těsnící plochy sedel

(těleso/talíř)             mosaz/mosaz

Těsnění tělesa a víka      bezasbestový materiál

ZKOUŠENÍ

Zpětná klapka je zkoušena podle DIN 3230.

MONTÁŽ

Zpětnou klapku je možno montovat do vodorovného i svislého po­trubí. Ve svislém potrubí je přívod pracovní látky zespodu pod talíř.


OVLÁDÁNÍ

Samočinné, tlakem pracovní látky na talíř klapky, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.

VARIANTY

Dodávají se pouze na základě poptávky:

- provedení základní (označení L 10 117)

- provedení s obtokem (označení L 16 117)

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (ON)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)


DN



D



L



V



V1



D1



D2



D3



a



f



d



n



kg



40



40



180



110



135



150



110



88



18



3



18



4



9



50



50



200



120



140



165



125



102



20



3



18



4



10



65



70



240



130



150



185



145



122



20



3



18



4



14,5



80



80



260



135



160



200



160



138



22



3



18



8



18



100



100



300



160



170



220



180



158



24



3



18



8



27



125



125



350



180



175



250



210



188



26



3



18



8



40



150



150



400



205



210



285



240



212



26



3



22



8



53



200



200



500



255



240



340



295



268



30



3



22



12



82



250



250



600



290



270



405



355



320



30



3



26



12



124
