KLAPKA ZPĚTNÁ

bezpřírubová

L 10 177 616                    pn16

POUŽITÍ

V základním provedení jako samočinný orgán zamezující zpět­nému proudění pracovní látky. Je určen pro vodu a pro vzduch, pro pracovní tlaky a teploty:

Teplota ['C]



Tlak (MPa)



80



1,6



Zpětná klapka není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.

TECHNICKÝ POPIS

Zpětná klapkaje bezpřírubová. Protékající tekutina otevírá oheb­nou klapku. Směr proudění pracovní látky je na klapku tak, aby ji odtlačoval.

Při zpětném rázu je ohebná klapka přitlačována na těsnící plochu v sedle tělesa.

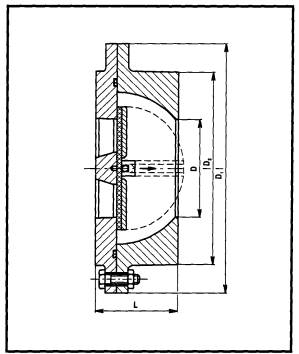

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce. Stažení mezi příruby PN 16 pomocí šroubů a těsnění.

MATERIÁL

Těleso, víko, talíř klapky    šedá litina

Závěs                    pryž

Klapka .                pogumovaná

Těsnění                  bezasbestový materiál

ZKOUŠENÍ

Zpětná klapka je zkoušena podle ČSN 13 3060, část 2.

MONTÁŽ

Zpětnou klapku je možno montovat do vodorovného i svislého potrubí. Proudění provozní tekutiny musí být shodné se šipkou na tělese klapky.




OVLÁDÁNÍ

Samočinné, tlakem pracovní látky na ohebnou klapku, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)


DN



D



L



D3



kg



40



40



33



88



1,2



50



50



43



102



1,8



65



70



46



122



2,5



80



80



64



138



3,5



100



100



64



158



5



125



125



70



188



7



150



150



76



212



9



200



200



89



268



16



250



250



114



320



25
