KLAPKA ZPĚTNÁ
L 10 117 610 PN10
POUŽITÍ
V základním provedení jako samoóinný orgán zamezující zpětnému proudění pracovní látky. Je určen pro vodu a vodní páru,
na zvláštní požadavek i pro jiné neagresivní kapaliny, pro pracovní tlaky a teploty:
Teplota ['C] |
Tlak [MPa] |
200 |
0,8 |
Zpětná klapka není armaturou uzavírací. Vyžaduje-li se těsnost, je nutno do potrubí zařadit armaturu uzavírací.
TECHNICKÝ POPIS
Zpětná klapka má nezúžený průtok. Uzavírací talíř klapky je kloubově upevněn k rameni, otáčejícím se na čepu.
Směr proudění pracovní látky je na talíř klapky tak, aby jej odtlačoval. Při zpětném rázu je talíř klapky přitlačován na těsnící plochu v sedle tělesa.

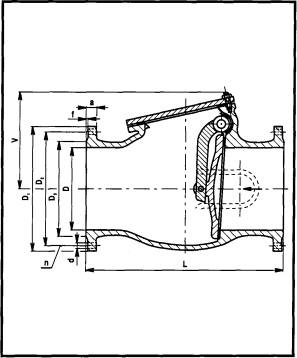

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, víko šedá litina
Talíř klapky šedá litina
Čep klapky uhlíková ocel
Těsnící plochy sedel (těleso/talíř) šedá litina/mosaz
ZKOUŠENÍ
Zpětná klapkaje zkoušena podle ČSN 13 3060, část 2.
MONTÁŽ
Zpětnou klapku je možno montovat do vodorovného i svislého potrubí. Ve svislém potrubí je přívod pracovní látky zespodu pod talíř.
OVLÁDÁNÍ
Samočinné, tlakem pracovní látky na talíř klapky, která svým pohybem zabraňuje zpětnému proudění a rázům pracovní látky.
VARIANTY
Dodávají se pouze na základě poptávky:
- provedení základní (označení L 10 117)
- provedení s pákou a závažím (označení L 11 117)
- provedení s obtokem (označení L 16 117)
- provedení s pákou, závažím a obtokem (označení L 17 117)
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složeni")
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
d1 |
D2 |
03 |
a |
f |
d |
n |
kg |
300 |
300 |
700 |
335 |
445 |
400 |
370 |
28 |
4 |
23 |
12 |
155 |
350 |
350 |
800 |
385 |
505 |
460 |
430 |
30 |
4 |
23 |
16 |
246 |
400 |
400 |
900 |
425 |
565 |
515 |
482 |
32 |
4 |
27 |
16 |
346 |
500 |
500 |
1100 |
490 |
670 |
620 |
585 |
34 |
4 |
27 |
20 |
630 |
600 |
600 |
1300 |
580 |
780 |
725 |
685 |
36 |
5 |
30 |
20 |
965 |
