KLAPKA ZPĚTNÁ BEZPŘÍRUBOVÁ BZK PN 6 až PN 40 L 04 107 006 až 040 |

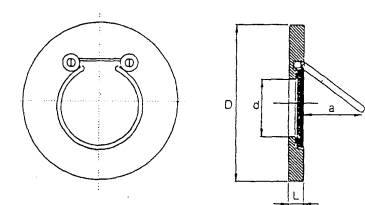

Připojovací a stavební rozměry
DN |
L |
a |
d |
D |
kg |
||||
PN6 |
PN 10 |
PN 16 |
PN25 |
PN40 |
|||||
40 |
14 |
30 |
22 |
88 |
95 |
95 |
95 |
95 |
0,8 |
50 |
14 |
36 |
32 |
98 |
109 |
109 |
109 |
109 |
1.0 |
65 |
14 |
48 |
40 |
118 |
129 |
129 |
129 |
129 |
1,3 |
80 |
14 |
60 |
54 |
134 |
144 |
144 |
144 |
144 |
1,7 |
100 |
18 |
78 |
70 |
154 |
164 |
164 |
170 |
170 |
2,2 |
125 |
18 |
98 |
92 |
184 |
195 |
195 |
198 |
198 |
3,2 |
150 |
20 |
117 |
112 |
209 |
220 |
220 |
228 |
228 |
5,0 |
200 |
22 |
160 |
154 |
264 |
275 |
275 |
288 |
294 |
11.0 |
250 |
26 |
200 |
200 |
318 |
330 |
332 |
343 |
355 |
15,0 |
300 |
38 |
235 |
240 |
375 |
380 |
387 |
403 |
421 |
25,0 |
Použití
Jako uzavírací armatura proti zpětnému prouděni vody, ropných látek a jiných neagresivních médii v širokém prům. užiti do provozní teploty 400 "C
a tlaku dle PN v závislosti na ČSN 130010, „Jmenovité tlaky a přetlaky".
Technický popis
TaJiřje zavěšen v tělese klapky, uzavíráni probíhá samočinné. Těsněni kov na kov.
Materiál
těleso korozivzdomá ocel austenitická
talíř korozivzdomá ocel austenitická
závěs talíře korozivzdomá ocel austenitická
Zkoušeni podle ČSN 13 3060, připadne DIN 3230, dil3, průsak 1.
Ovládání
Uzavíráni probíhá samočinné.
Montáž
K usnadněni montáže slouží závěsný hák. U potrubí vodorovného nebo šikmého se zpětná klapka namontuje tak, aby osa klapky
byla přibližné ve směru působeni tíhové sily, se závěsným hákem v homi poloze.
Připojení
Klapka se vkládá do potrubí mezi příruby, ke kterým se stahuje průchozími šrouby. Připojovací a stavební rozměry jsou uvedeny v tabulce.
Objednávání
Nutné údaje pro objednávku:
- jmenovitý tlak (PN)
- jmenovitá světlost (DN) v mm
- provozní médium
- skutečná max. provozní teplota média [°C]
- skutečný max. provozní přetlak [MPa]
|
|
