KLAPKA ZPĚTNÁ BEZPŘÍRUBOVÁ BZK PN 6 až PN 40 L 03 107 406 až 440 L 03 107 006 až 040 |

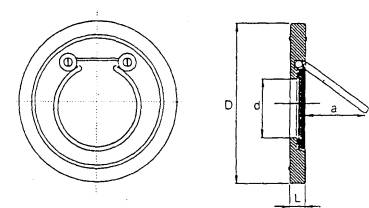

Připojovací a stavební rozměry
DN |
L |
a |
d |
D |
kg |
||||
PN6 |
PN 10 |
PN 16 |
PN25 |
PN40 |
|||||
40 |
14 |
30 |
22 |
88 |
95 |
95 |
95 |
95 |
0,8 |
50 |
14 |
36 |
32 |
98 |
109 |
109 |
109 |
109 |
1.0 |
65 |
14 |
48 |
40 |
118 |
129 |
129 |
129 |
129 |
1,3 |
80 |
14 |
60 |
54 |
134 |
144 |
144 |
144 |
144 |
1.7 |
100 |
18 |
78 |
70 |
154 |
164 |
164 |
170 |
170 |
2,2 |
125 |
18 |
98 |
92 |
184 |
195 |
195 |
198 |
198 |
3,2 |
150 |
20 |
117 |
112 |
209 |
220 |
220 |
228 |
228 |
5,0 |
200 |
22 |
160 |
154 |
264 |
275 |
275 |
288 |
294 |
11.0 |
250 |
26 |
200 |
200 |
318 |
330 |
332 |
343 |
355 |
15.0 |
300 |
38 |
235 |
240 |
375 |
380 |
387 |
403 |
421 |
25,0 |
. 350 |
38 |
256 |
270 |
425 |
440 |
447 |
460 |
478 |
37,0 |
400 |
44 |
300 |
310 |
475 |
490 |
495 |
517 |
550 |
55,0 |
Použiti
Jako uzavírací' armatura proti zpětnému prouděni vody, ropných látek a jiných neagresivních médii v širokém prům. užiti
do provozní teploty 120 "C a tlaku dle PN. Při požadavku použití na vyšší' teplotu nutno druh těsnicího kroužku a provozní teplotu projednat s výrobcem.
Technický popis
Zkoušeni podle ČSN 13 3060, případné DIN 3230, dil3, průsak!.
Ovládání
Uzavíráni probíhá samočinné.
Montáž
Talíř je zavěšen v tělese klapky, uzavíráni probíhá samočinné.
Materiál
těleso uhlíková ocel povrch, upravená zinkováním
přip. korozivzdorná ocel
talíř uhlíková ocel povrch, upravená zinkováním
přip. korozivzdorná ocel
těsnící kroužek NBR, popř. teflon, silikon, apod.
závěs talíře, uhlíková ocel povrch, upravená zinkováním
přip. korozivzdorná ocel
K usnadněni montáže slouží závěsný hák. U potrubí vodorovného nebo šikmého se zpětná klapka namontuje tak, aby osa klapky byla
přibližné ve směru působeni tíhové sily^ se závěsným hákem v horní poloze.
Připojení
Klapka se vkládá do potrubí mezi příruby, ke kterým se stahuje průchozími šrouby. Připojovací' a stavební rozměry jsou uvedeny v tabulce. |
Objednávání
Nutné údaje pro objednávku:
- jmenovitý tlak (PN)
- jmenovitá světlost (DN) v mm
- provozní médium
- skutečná max. provozní teplota média [°C]
- skutečný max. provozní přetlak [MPa]
