KLAPKA ZPĚTNÁ
BEZPŘÍRUBOVÁ BZK S PRUŽINOU PN 6 až PN 40
L 02 107 406 až 440
L 02 107 006 až 040

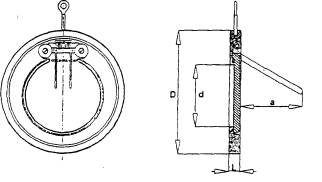

Připojovací a stavební rozměry
DN |
L |
a |
d |
D |
kg |
||||
PN6 |
PN 10 |
PN 16 |
PN25 |
PN40 |
|||||
40 |
14 |
30 |
22 |
88 |
95 |
95 |
95 |
95 |
0,8 |
50 |
14 |
36 |
32 |
98 |
109 |
109 |
109 |
109 |
1,0 |
65 |
14 |
48 |
40 |
118 |
129 |
129 |
129 |
129 |
1,3 |
80 |
14 |
60 |
54 |
134 |
144 |
144 |
144 |
144 |
1,7 |
100 |
18 |
78 |
70 |
154 |
164 |
164 |
170 |
170 |
2,2 |
125 |
18 |
98 |
92 |
184 |
195 |
195 |
198 |
198 |
3,2 |
150 |
20 |
117 |
112 |
209 |
220 |
220 |
228 |
228 |
5.0 |
200 |
22 |
160 |
154 |
264 |
275 |
275 |
288 |
294 |
11.0 |
250 |
26 |
200 |
200 |
318 |
330 |
332 |
343 |
355 |
15,0 |
300 |
38 |
235 |
240 |
375 |
380 |
387 |
403 |
421 |
25,0 |
Použití
Jako uzavírací armatura proti zpětnému prouděni vody, ropných látek a jiných neagresivních médii v širokém prům. užiti do teploty 120 °C a tlaku dle PN.
Při požadavku použiti na vyšší teplotu nutno druh těsnicího kroužku a provozní teplotu projednat s výrobcem.
Technický popis
Zpětná klapka s přítlačnou pružinou samočinné zabraňuje zpětnému prouděni provozního média. Směr proudění provoz. média je ve směru otevíráni talíře,
který je zavěšen v tělese klapky. Talíř je do sedla přitlačován pružinou, což v provozu zabraňuje zpětným rázům.
Montáž
K usnadnéni montáže slouží závěsný hák. U potrubí vodorovného nebo šikmého se zpětná klapka namontuje tak, aby osa klapky byla přibližné ve směru
působeni tíhové sily, se závěsným hákem v horní poloze.
Připojení
Klapka se vkládá do potrubí mezi pnruby, ke kterým se stahuje průchozími šrouby. Připojovací a stavební rozměry jsou uvedeny v tabulce.
Materiál
těleso uhlíková ocel povrch upravená zinkováním
přip. korozivzdorná ocel
talíř uhlíková ocel povrch, upravena zinkováním
přip. korozivzdorná ocel
těsnicí' kroužek NBR, popř. teflon, silikon, apod.
závěs talíře uhlíková ocel povrch, upravená zinkováním
přip. korozivzdorná ocel
pružina korozivzdorná ocel
Zkoušení ____________________
Zkoušeni podle ČSN 13 3060. připadne DIN 3230. dil3. průsak!.
Ovládání
Uzavíráni probíhá samočinné.
Objednávání
Nutné údaje pro objednávku:
- jmenovitý tlak (PN)
- jmenovitá světlost (DN) v mm
- provozní médium
- skutečná max. provozní teplota média [°C]
- skutečný max. provozní přetlak [MPa]
