ŠOUPÁTKO TŘMENOVÉ
POGUMOVANÉ, S ELEKTRICKÝM SERVOMOTOREM
S 98 113910 PN10
|
POUŽITI
Jako uzavírací orgán pro chemické látky, kyseliny a louhy, pro pracovní tlaky a teploty:
Teplota (°C) |
Tlak (MPa) |
80 |
1 |
Použitíje omezeno druhem, teplotou a koncentrací provozníteku-tiny. Šoupátko není vhodné pro regulaci.
TECHNICKÝ POPIS
Šoupátko je třmenové, se stoupajícím netočivým vřetenem, opatřeným funkčním závitem, který je vně šoupátkové komory.
Při ovládání se otáčí vřetenová matice, která unáěí vřeteno s tuhým klínem. Všechny plochy přicházející do styku s provozní látkou jsou pogumovány.
Vřeteno je ve třmenu utěsněno ucpávkou.

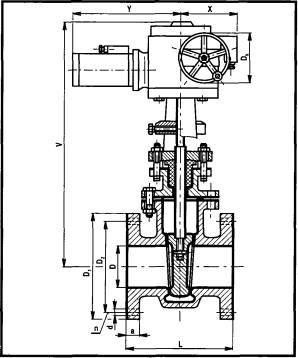

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce. Připojení elektrického servomotoru na ěoupátko je podle normy ISO 5210, DIN 3338 tvar „C".
MATERIÁL
Těleso, klín, třmen, víko šedá litina
Vřeteno uhlíková ocel
Díly přicházející do styku s provozní látkou pryžový povlak
Těsnění vřetene ucpávky volí se dle druhu pracovní látky
Těsnění tělesa a víka bezazbestový materiál
ZKOUŠENI
Šoupátko je zkoušeno podle ČSN 13 3060, část 2.
MONTÁŽ:
Šoupátko je možno montovat do vodorovného i svislého potrubí, pokud osa elektromotoru zůstane vodorovná.
V případě, že je servomotor montován s elektrickým motorem nahoru se svislou osou, je nutno zvětšit náplň oleje.
Při zabudování šoupátka do vodorovné polohy je nutno servomotor podepřít.
OVLÁDANÍ
Šoupátko se ovládá elektrickým servomotorem. Při přerušení dodávky elekrického proudu lze Šoupátko ovládat ručně.
OBJEDNÁVANÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ("C)
- skutečný maximální provozní přetlak (MPa)
- napájecí napětí, frekvenci
- pracovní prostředí (stupeň nebezpečí výbuchu)
POZNÁMKA
tz = uzavírací doba [sec]
DN |
D |
L |
V |
D1 |
D2 |
a |
d |
n |
El. servomotor |
X |
Y |
Dk |
k |
kg |
50 |
50 |
180 |
685 |
165 |
125 |
23 |
18 |
4 |
Mo 8/10-25 |
228 |
325 |
160 |
41 |
62 |
65 |
65 |
200 |
805 |
185 |
145 |
23 |
18 |
4 |
Mo 8/10-25 |
228 |
325 |
160 |
72 |
73 |
80 |
80 |
210 |
805 |
200 |
160 |
26 |
18 |
8 |
Mo 8/10-25 |
228 |
325 |
160 |
72 |
75 |
100 |
100 |
230 |
880 |
220 |
180 |
26 |
18 |
8 |
Mol 6/21-25 |
230 |
417 |
220 |
67 |
112 |
125 |
125 |
255 |
950 |
250 |
210 |
28 |
18 |
8 |
Mol 6/21-25 |
230 |
417 |
220 |
79 |
125 |
150 |
150 |
280 |
1010 |
285 |
240 |
28 |
22 |
8 |
Mol 6/21-40 |
230 |
417 |
220 |
56 |
127 |
200 |
200 |
330 |
1165 |
340 |
295 |
31 |
22 |
8 |
Mo 25/32-40 |
230 |
417 |
220 |
74 |
192 |
250 |
250 |
450 |
1305 |
395 |
350 |
33 |
22 |
12 |
M025/32-40 |
230 |
417 |
220 |
75 |
232 |
300 |
300 |
500 |
1475 |
445 |
400 |
34 |
22 |
12 |
Mo 25/32-40 |
230 |
417 |
220 |
90 |
305 |
