ŠOUPÁTKO TŘMENOVÉ
SE ZAHLCENOU UCPÁVKOU
A PŘESNÝM VEDENÍM KLÍNU,
S ELEKTRICKÝM SERVOMOTOREM
S 31 113516 pn16
POUŽITI
Jako uzavírací orgán pro neagresivní těkavé kapaliny, jedovaté páry a plyny a pro parní přetlaková potrubí s poklesem tlaku na vakuum, pro pracovní tlaky a teploty:
Teplota ['C] |
Tlak (MPa) |
200 |
1,6 |
300 |
1,3 |
400 |
1 |
Šoupátko není vhodné pro regulaci.
TECHNICKÝ POPIS
Šoupátko je třmenové, se zahlcenou ucpávkou, se stoupajícím netočivým vřetenem opatřeným funkčním závitem, který je vně šoupátkové komory.
Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Těleso a klín mají navařeny těsnící plochy z korozivzdorné oceli.
Zahlcení se provádí ventilem a šroubením zakončeným nátrubky DN 10. Vřeteno je ve třmenu utěsněno ucpávkou.

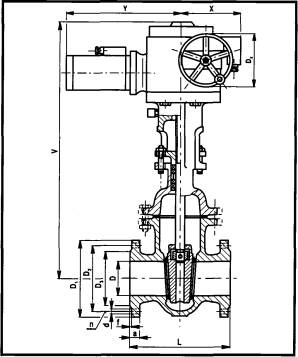

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce. Připojení elektrického servomotoru na Šoupátko je podle normy ISO 5210, DIN 3338 tvar „C".
MATERIÁL
Těleso, klín, třmen, víko uhlíková ocel na odlitky
Vřeteno korozivzdorná ocel
Těsnící plochy sedel
(těleso/klín) nerez/nerez (navař)
Těsnění vřetene ucpávky volí se dle druhu pracovní látky
Těsnění tělesa a víka bezazbestový materiál
ZKOUŠENÍ
Šoupátko je zkoušeno podle ČSN 13 3060, část 2.
MONTÁŽ
Šoupátko je možno montovat do vodorovného i svislého potrubí, pokud osa elektromotoru zůstane vodorovná. V případě, že je servomotor
montován s elektrickým motorem nahoru se svislou
osou, je nutno zvětšit náplň oleje. Při zabudování šoupátka do vodorovné polohy je nutno servomotor podepřít.
OVLÁDANÍ
Šoupátko se ovládá elektrickým servomotorem. Při přerušení dodávky elektrického proudu lze Šoupátko ovládat ručně.
OBJEDNÁVANÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
- napájecí napětí, frekvenci
- pracovní prostředí (stupeň nebezpečí výbuchu)
POZNÁMKA
tz = uzavírací doba [sec]
DN |
D |
L |
V |
D1 |
D2 |
Dá |
a |
f |
d |
n |
El. servomotor |
X |
Y |
Dk |
tz |
kg |
50 |
50 |
180 |
645 |
165 |
125 |
102 |
18 |
3 |
18 |
4 |
Mo 8/10-25 |
228 |
325 |
160 |
48 |
77 |
65 |
65 |
200 |
700 |
185 |
145 |
122 |
18 |
3 |
18 |
4 |
Mol 6/21-25 |
230 |
417 |
220 |
58 |
82 |
80 |
80 |
210 |
730 |
200 |
160 |
133 |
20 |
3 |
18 |
8 |
Mo 16/21-25 |
230 |
417 |
220 |
62 |
88 |
100 |
100 |
230 |
750 |
220 |
180 |
158 |
20 |
3 |
18 |
8 |
Mol 6/21-40 |
230 |
417 |
220 |
40 |
105 |
125 |
125 |
255 |
880 |
250 |
210 |
188 |
22 |
3 |
18 |
8 |
Mol 6/21-40 |
230 |
417 |
220 |
45 |
120 |
150 |
150 |
280 |
960 |
285 |
240 |
212 |
22 |
3 |
22 |
8 |
Mo 25/32-40 |
230 |
417 |
220 |
54 |
138 |
200 |
200 |
330 |
1090 |
340 |
295 |
268 |
24 |
3 |
22 |
12 |
Mo 25/32-40 |
230 |
417 |
220 |
54 |
196 |
250 |
250 |
450 |
1360 |
405 |
355 |
320 |
26 |
3 |
26 |
12 |
Mo 25/32-40 |
230 |
417 |
220 |
72 |
264 |
