ŠOUPÁTKO TŘMENOVÉ

ODSTRUSKOVACÍ, S ELEKTRICKÝM SERVOMOTOREM

S 58 113 610                    pn10

POUŽITÍ

Jako uzavírací orgán pro dopravu hydrosměsi (voda, škvára, popel) o maximální velikosti zrna 20 mm, pro pracovní tlaky a teploty:

Teplota ('C)



Tlak (MPa)



65



1



Šoupátko není vhodné pro regulaci.

TECHNICKÝ POPIS

šoupátko je třmenové, se stoupajícím netočivým vřetenem, opat­řeným funkčním závitem, který je vně

šoupátkové komory. Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem.

Těleso šoupátka má snížený výtok. Sedlo Je v tělese je našroubováno. "Těsnící strana klínu je pogumována. Vřeteno je ve třmenu utěsněno ucpávkou.

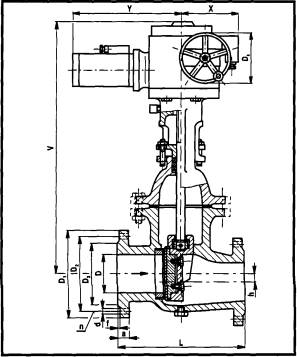

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce. Připojení elektrického servomotoru na šoupátko je podle normy ISO 5210, DIN 3338 tvar „C".

MATERIÁL

Těleso, klín, třmen, víko    šedá litina

Vřeteno                   korozivzdorná ocel

Těsnící plochy

sedla tělesa               uhlíková ocel s návarem těsnící plochy nerezovou elektrodou

Těsnící plochy klínu        pryž

Těsnění vřetene ucpávky   volí se dle druhu pracovní látky

Těsnění tělesa a víka      bezazbestový materiál

ZKOUŠENÍ

Šoupátko je zkoušeno podle ČSN 13 3060, část 2.

MONTÁŽ

Šoupátko je nutno montovat do vodorovného potrubí s elek­trickým servomotorem nahoře, se směrem pracovní látky podle šipky vyznačené na tělese.

OVLÁDÁNÍ

Šoupátko se ovládá elektrickým servomotorem. Při přerušení dodávky elektrického proudu lze šoupátko ovládat ručně.

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)

- napájecí napětí, frekvenci

- pracovní prostředí (stupeň nebezpečí výbuchu)

POZNÁMKA

tz = uzavírací doba [sec]


DN



D



L



V



D1



D2



D3



a



f



d



n



El. servomotor



X



Y



Dk



tz



kg



200



200



330



1160



340



295



268



26



3



22



8



Mo 25/32-40



230



417



220



75



250



250



250



450



1250



395



350



320



26



3



22



12



Mo 25/32-40



230



417



220



65



307



300



300



500



1390



445



400



370



28



4



22



12



Mo 25/32-40



230



417



220



85



336
