ŠOUPÁTKO TŘMENOVÉ
S ČISTÍCÍ ZÁTKOU A S ELEKTRICKÝM SERVOMOTOREM
S 44 113 610 pn10
Provedení F4
POUŽITÍ
Jako uzavírací orgán pro neagresivní nečisté kapaliny, tvořící usazeniny, pro pracovní tlaky a teploty:
Teplota (°C) |
Tlak (MPa) |
120 |
1 |
200 |
0,8 |
Šoupátko není vhodné pro regulaci.
TECHNICKÝ POPIS
Šoupátko je třmenové, se stoupajícím netočivým vřetenem, opatřeným funkčním závitem, který je vně ěoupátkové komory.
Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Těleso a klín mají zalisované těsnící kroužky
z mosazi. vřeteno je ve třmenu utěsněno ucpávkou. Těleso ěoupátka je ve spodní části opatřeno čistícím otvorem.

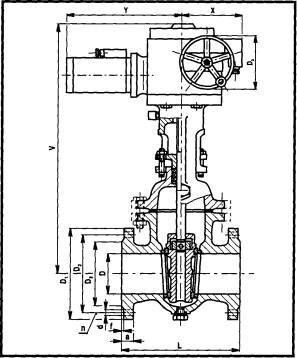

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce. Připojení elektrického servomotoru na ěoupátko je podle normy ISO 5210, DIN 3338 tvar „C".
MATERIÁL
Těleso, klín, třmen, víko šedá litina
Vřeteno korozivzdorná ocel
Těsnící plochy sedel
(těleso/klín) mosaz/mosaz
Těsnění vřetene ucpávky volí se dle druhu pracovní látky
Těsnění tělesa a víka bezazbestový materiál
ZKOUŠENÍ
Šoupátko je zkoušeno podle ČSN 13 3060 část 2 nebo podle DIN 3230.
MONTÁŽ
Šoupátko je nutno montovat do vodorovného potrubí s elektrickým servomotorem nahoře.
OVLÁDANÍ
Šoupátko se ovládá elektrickým servomotorem. Při přerušení dodávky elektrického proudu lze Šoupátko ovládat ručně.
OBJEDNÁVANÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
- napájecí napětí, frekvenci
- pracovní prostředí (stupeň nebezpečí výbuchu)
POZNÁMKA
tz = uzavírací doba [sec]
DN |
D |
L |
V |
D1 |
D2 |
D3 |
a |
f |
d |
n |
El. servomotor |
X |
Y |
dk |
tz |
kg |
50 |
50 |
150 |
620 |
165 |
125 |
102 |
20 |
3 |
18 |
4 |
Mo 8/10-25 |
228 |
325 |
160 |
41 |
38 |
65 |
65 |
170 |
660 |
185 |
145 |
122 |
20 |
3 |
18 |
4 |
Mo 8/10-25 |
228 |
325 |
160 |
55 |
50 |
80 |
80 |
180 |
725 |
200 |
160 |
138 |
22 |
3 |
18 |
8 |
Mo 8/10-25 |
228 |
325 |
160 |
72 |
64 |
100 |
100 |
190 |
810 |
220 |
180 |
158 |
24 |
3 |
18 |
8 |
Mol 6/21-25 |
230 |
417 |
220 |
72 |
85 |
125 |
125 |
200 |
875 |
250 |
210 |
188 |
26 |
3 |
18 |
8 |
Mo 16/21-25 |
230 |
417 |
220 |
86 |
110 |
150 |
150 |
210 |
950 |
285 |
240 |
212 |
26 |
3 |
22 |
8 |
Mo 16/21-40 |
230 |
417 |
220 |
59 |
145 |
