ŠOUPÁTKO

S ELEKTRICKÝM SERVOMOTOREM

S 25 113 610       pn10

Provedení F4

POUŽITÍ

V základním provedení jako uzavírací orgán pro vodu a páru, na zvláštní požadavek i pro jiné neagresivní kapaliny, páry

a plyny, pro pracovní tlaky a teploty:

Teplota(fC)



Tlak (MPa)



120



1



150



0,8



Šoupátko není vhodné pro regulaci.

TECHNICKÝ POPIS

Šoupátko má točivé nestoupající vřeteno, opatřené funkčním závitem uprostřed šoupátkové komory. Nákružek na vřeteni

za­mezuje osovému posunutí vřetene mezi víkem a tělesem. Těleso a klín mají zalisované těsnící kroužky z mosazi. Vřeteno je utěs­něno ucpávkou.

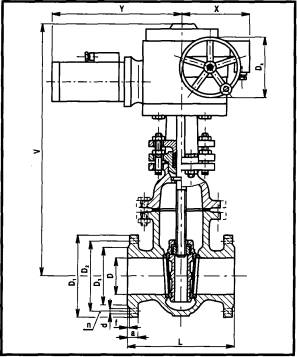

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce. Připojení elektrického servomotoru na Šoupátko je podle normy ISO 5210, DIN 3338 tvar „C".

MATERIÁL

Těleso, klín, víko           šedá litina

Vřeteno                   korozivzdorná ocel

Těsnící plochy sedel (těleso/klín)             mosaz/mosaz

Těsnění vřetene ucpávky   volí se dle druhu pracovní látky

Těsnění tělesa a víka      bezazbestový materiál

ZKOUŠENÍ

Šoupátko je zkoušeno podle ČSN 13 3060, část 2 nebo podle DIN 3230.

MONTÁŽ

Šoupátko je možno montovat do vodorovného i svislého potrubí, pokud osa elektromotoru zůstane vodorovná. V případě, že je servomotor montován s elektrickým motorem nahoru se svislou osou, je nutno zvětšit náplň oleje. Při zabudování šoupátka do vodorovné polohy je nutno servomotor podepřít.




OVLÁDÁNÍ

Šoupátko se ovládá elektrickým servomotorem. Při přerušení dodávky elektrického proudu lze Šoupátko ovládat ručně.

OBJEDNÁVÁNÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složeni")

- skutečnou maximální provozní teplotu tekutiny ('C)

- skutečný maximální provozní přetlak (MPa)

- napájecí napětí, frekvenci

- pracovní prostředí (stupeň nebezpečí výbuchu)

POZNÁMKA

tz = uzavírací doba [sec]


DN



D



L



V



D1



D2



D3



a



f



d



n



El. servomotor



X



Y



dk



tz



kg



50



50



150



585



165



125



102



20



3



18



4



Mo 8/10-25



228



325



160



41



50



65



65



170



610



185



145



122



20



3



18



4



Mo 8/10-25



228



325



160



60



55



80



80



180



635



200



160



138



22



3



18



8



Mo 8/10-25



228



325



160



72



57



100



100



190



715



220



180



158



24



3



18



8



Mol 6/21-25



230



417



220



71



95



125



125



200



785



250



210



188



26



3



18



8



Mo 16/21-25



230



417



220



77



130



150



150



210



820



285



240



212



26



3



22



8



Mol 6/21-40



230



417



220



54



137



200



200



230



920



340



295



268



26



3



22



8



Mo 25/32-40



230



417



220



72



189
