ŠOUPÁTKO
S ELEKTRICKÝM SERVOMOTOREM
S 25 113 606 pn6
Provedení F4______________________
POUŽITÍ
V základním provedení jako uzavírací orgán pro vodu a páru, na zvláštní požadavek i pro jiné neagresivní kapaliny, páry a plyny, pro pracovní tlaky a teploty:
|
Teplota ('C) |
Tlak (MPa) |
|
120 |
0,6 |
|
150 |
0,5 |
Šoupátko není vhodné pro regulaci.
TECHNICKÝ POPIS
Šoupátko má točivé nestoupající vřeteno, opatřené funkčním závitem uprostřed šoupátkové komory. Nákružek
na vřeteni zamezuje osovému posunutí vřetene mezi víkem a tělesem. "Těleso a klín mají zalisované těsnící kroužky z mosazi. Vřeteno je utěsněno ucpávkou.

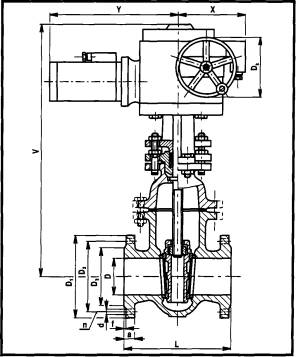

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
j.sou uvedeny v tabulce. Připojení elektrického servomotoru na Šoupátko je podle normy ISO 5210, DIN 3338 tvar „C".
MATERIÁL
Těleso, klín, víko šedá litina
Vřeteno korozivzdorná ocel
Těsnící plochy sedel (těleso/klín) mosaz/mosaz
Těsnění vřetene ucpávky volí se dle druhu pracovní látky
Těsnění tělesa a víka bezazbestový materiál
ZKOUŠENÍ
Šoupátko je zkoušeno podle DIN 3230.
MONTÁŽ
Šoupátko je možno montovat do vodorovného i svislého potrubí, pokud osa elektromotoru zůstane vodorovná. V případě, že je
servomotor montován s elektrickým motorem nahoru se svislou osou, je nutno zvětšit náplň oleje. Při zabudování šoupátka do vodorovné polohy je nutno servomotor podepřít.
OVLÁDÁNÍ
Šoupátko se ovládá elektrickým servomotorem. Při přerušení dodávky elektrického proudu lze Šoupátko ovládat ručně.
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
- napětí v síti
- stupeň nebezpečí výbuchu
- napájecí napětí, frekvenci
- pracovní prostředí (stupeň nebezpečí výbuchu)
POZNÁMKA
tz = uzavírací doba [sec]
