ŠOUPÁTKO TŘMENOVÉ
SE ZAHLCENOU UCPÁVKOU
S 36 111 016 pn16
POUŽITÍ
Jako uzavírací orgán pro agresivní těkavé kapaliny, jedovaté páry a plyny a přetlaková potrubí s poklesem tlaku na vakuum, pro pracovní tlaky a teploty:
Teplota ('C) |
Tlak (MPa) |
200 |
1,6 |
300 |
1,3 |
400 |
1 |
Použití je omezeno druhem, teplotou a koncentrací provozní tekutiny. Šoupátko není vhodné pro regulaci.
TECHNICKÝ POPIS
Šoupátko je třmenové, se zahlcenou ucpávkou, se stoupajícím netočivým vřetenem opatřeným funkčním závitem, který je
vně šoupátkové komory. Při ovládání se otáčí vřetenová matice, která unáěí vřeteno s tuhým klínem. Těleso a klín mají těsnící plochy
ze základního materiálu. Zahlceníse provádí ventilem a šroube-ním zakončeným nátrubky DN 10. Vřeteno je ve třmenu utěsněno ucpávkou.

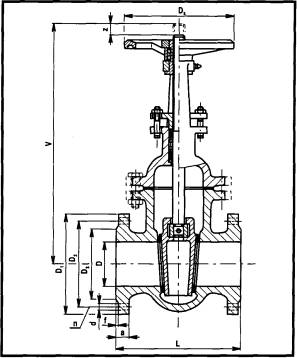

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, klín, vřeteno korozivzdorná ocel
Třmenové víko, sedla korozivzdorná ocel
Těsnění vřetene ucpávky volí se dle druhu pracovní látky
Těsnění tělesa a víka bezazbestový materiál
ZKOUŠENÍ
Šoupátko je zkoušeno podle ČSN 13 3060, část 2.
MONTÁŽ
Šoupátko je možno montovat do vodorovného i svislého potrubí.
OVLÁDANÍ
Šoupátko je možno ovládat ručním kolem (ON 13 3111) nebo řetězovým pohonem (ON 13 3131) nebo ze stojanu (ON 13 3140 a ON 13 3142).
OBJEDNÁVANÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složeno
- skutečnou maximální provozní teplotu tekutiny ("C)
- skutečný maximální provozní přetlak (MPa)
DN |
D |
L |
V |
Z |
D1 |
D2 |
D3 |
a |
f |
d |
n |
Dk |
kg |
40 |
40 |
170 |
360 |
65 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
160 |
15 |
50 |
50 |
180 |
390 |
75 |
165 |
125 |
102 |
18 |
3 |
18 |
4 |
200 |
18 |
65 |
65 |
200 |
480 |
90 |
185 |
145 |
122 |
18 |
3 |
18 |
4 |
200 |
25 |
80 |
80 |
210 |
520 |
100 |
200 |
160 |
138 |
20 |
3 |
18 |
8 |
200 |
29 |
100 |
100 |
230 |
630 |
115 |
220 |
180 |
158 |
20 |
3 |
18 |
8 |
250 |
45 |
125 |
125 |
255 |
715 |
140 |
250 |
210 |
188 |
22 |
3 |
18 |
8 |
250 |
65 |
150 |
150 |
280 |
820 |
170 |
285 |
240 |
212 |
22 |
3 |
22 |
8 |
320 |
78 |
200 |
200 |
330 |
1045 |
220 |
340 |
295 |
268 |
24 |
3 |
22 |
12 |
400 |
138 |
-
250 |
250 |
450 |
1260 |
290 |
405 |
355 |
320 |
26 |
3 |
26 |
12 |
500 |
226 |
