ŠOUPÁTKO TŘMENOVÉ
S 38.1 111 540 PN40
S 38.1 111 240 PN40
S 38.1 111 563 PN63
S 38.1 111 263 PN63
S 38.1 111 5100 pn100
S 38.1 111 2100 pn100
POUŽITÍ
V základním provedení jako uzavírací orgán pro vodu a vodní páru, na zvláštní požadavek i pro jiné neagresivní kapaliny a plyny,
pro pracovní tlaky a teploty, které jsou uvedeny v tabulkách. šoupátko není vhodné pro regulaci.
TECHNICKÝ POPIS
šoupátko je třmenové, s nezúženým průtokem. Těleso šoupát-ka je opatřeno vedením klínu. Klín šoupátka je pružný. Těsnící sedlo je
v tělese vešroubováno. Vřeteno je stoupající, netočivé. Směr proudění je oboustranný.

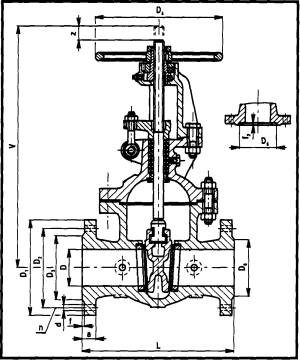

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
PN |
DN |
D |
L |
V |
Z |
D1 |
D2 |
D3 |
D5 |
D6 |
a |
f |
f2 |
d |
n |
Dk |
kg |
40 |
40 |
40 |
240 |
418 |
55 |
150 |
110 |
88 |
- |
85 |
18 |
3 |
3 |
18 |
4 |
200 |
27 |
50 |
50 |
250 |
426 |
67 |
165 |
125 |
102 |
- |
95 |
20 |
3 |
3 |
18 |
4 |
200 |
29 |
|
65 |
65 |
290 |
520 |
86 |
185 |
145 |
122 |
- |
115 |
22 |
3 |
3 |
18 |
8 |
250 |
43 |
|
80 |
80 |
310 |
555 |
96 |
200 |
160 |
138 |
. |
130 |
24 |
3 |
3 |
18 |
8 |
250 |
50 |
|
100 |
100 |
350 |
644 |
120 |
235 |
190 |
162 |
. |
150 |
24 |
3 |
3,5 |
22 |
8 |
250 |
75 |
|
125 |
125 |
400 |
746 |
145 |
270 |
220 |
188 |
. |
175 |
26 |
3 |
3,5 |
26 |
8 |
320 |
112 |
|
150 |
150 |
450 |
855 |
172 |
300 |
250 |
218 |
- |
200 |
28 |
3 |
3,5 |
26 |
8 |
400 |
142 |
|
200 |
200 |
550 |
1065 |
225 |
375 |
320 |
280 |
. |
260 |
34 |
3 |
3,5 |
30 |
12 |
450 |
190 |
|
250 |
250 |
650 |
1270 |
278 |
445 |
385 |
345 |
. |
315 |
38 |
3 |
3,5 |
33 |
12 |
500 |
356 |
|
63 |
80 |
80 |
310 |
555 |
96 |
215 |
170 |
142 |
121 |
135 |
28 |
3 |
3 |
22 |
8 |
250 |
60 |
100 |
100 |
350 |
664 |
120 |
250 |
200 |
170 |
150 |
160 |
30 |
3 |
3,5 |
26 |
8 |
320 |
98 |
|
125 |
125 |
400 |
746 |
145 |
295 |
240 |
205 |
176 |
190 |
34 |
3 |
3,5 |
30 |
8 |
320 |
137 |
|
150 |
150 |
450 |
920 |
175 |
345 |
280 |
240 |
204 |
220 |
36 |
3 |
3,5 |
33 |
8 |
500 |
205 |
|
200 |
200 |
550 |
1090 |
225 |
415 |
345 |
300 |
260 |
275 |
42 |
3 |
3,5 |
33 |
12 |
500 |
315 |
|
250 |
250 |
650 |
1335 |
275 |
470 |
400 |
355 |
313 |
325 |
46 |
3 |
3,5 |
36 |
12 |
630 |
450 |
|
100 |
80 |
78 |
310 |
555 |
96 |
230 |
180 |
150 |
121 |
135 |
32 |
3 |
3 |
26 |
8 |
250 |
68 |
100 |
95 |
350 |
664 |
120 |
265 |
210 |
175 |
150 |
160 |
36 |
3 |
3,5 |
30 |
8 |
320 |
130 |
|
125 |
117 |
400 |
746 |
145 |
315 |
250 |
210 |
176 |
190 |
40 |
3 |
3,5 |
33 |
8 |
320 |
174 |
|
150 |
139 |
450 |
920 |
175 |
355 |
290 |
250 |
204 |
220 |
44 |
3 |
3,5 |
33 |
12 |
500 |
245 |
|
200 |
191 |
550 |
1090 |
225 |
430 |
360 |
315 |
160 |
275 |
52 |
3 |
3,5 |
36 |
12 |
500 |
400 |
|
250 |
241 |
650 |
1335 |
275 |
505 |
430 |
380 |
313 |
325 |
60 |
3 |
3,5 |
39 |
12 |
630 |
600 |
|
|
|
||||||||||||||||
|
MATERIÁL
Těleso, klín uhlíková nebo slitinová ocel
Třmenové víko uhlíková nebo slitinová ocel
Vřeteno korozivzdorná ocel
Těsnící plochy sedel (těleso/klín) korozivzdorná nebo slitinová ocel (navař)
Těsnění vřetene ucpávky volí se dle druhu pracovní látky
Těsnění tělesa a víka bezazbestový materiál
ZKOUŠENÍ
Šoupátko je zkoušeno podle ČSN 13 3060, část 2.
MONTÁŽ
Šoupátko je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Šoupátko je možno ovládat ručním kolem (ON 13 3111) nebo řetězovým pohonem (ON 13 3131) nebo ze stojanu (ON 13 3140 a ON 133142).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (ON)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ("C)
- skutečný maximální provozní přetlak (MPa)
PN40
Teplota ['C] |
Materiál |
||
GS-C25 |
42 2643.1 |
42 2744.5 |
|
|
Tlak [MPa1 |
|
|
-25 |
4 |
4 |
- |
200 |
3,5 |
4 |
4 |
300 |
2,8 |
3,2 |
3,6 |
400 |
2,1 |
2,5 |
3,2 |
425 |
|
2,2 |
3,1 |
450 |
. |
1,8 |
2,9 |
475 |
- |
. |
2,8 |
500 |
- |
- |
2,7 |
525 |
|
- |
2,6 |
550 |
- |
- |
2,5 |
PN63
Teplota ['C] |
Materiál |
|
42 2643.1 |
42 2744.5 |
|
Tlak (MPa) |
||
-25 |
6,3 |
- |
200 |
6,3 |
6,3 |
300 |
5 |
5,7 |
400 |
4 |
5 |
425 |
3,6 |
4,9 |
450 |
2,8 |
4,7 |
475 |
|
4,5 |
500 |
- |
4,3 |
525 |
- |
4,2 |
550 |
- |
4 |
PN100
Teplota ['C] |
Materiál |
|
42 2643.1 |
42 2744.5 |
|
Tlak [MPal |
||
-25 |
10 |
- |
200 |
10 |
10 |
300 |
8 |
8,9 |
400 |
6,3 |
8 |
425 |
5,6 |
7,7 |
450 |
4,4 |
7,4 |
475 |
|
7 |
500 |
- |
6,7 |
525 |
. |
6,5 |
550 |
- |
6,3 |
