ŠOUPÁTKO TŘMENOVÉ

SE ZAHLCENOU UCPÁVKOU

S 36 111 516                    pn16

POUŽITÍ

Jako uzavírací orgán pro neagresivní těkavé kapaliny, jedovaté páry a plyny a parní přetlaková potrubí s poklesem tlaku na vakuum, pro pracovní tlaky a teploty:

Teplota ('C)







Tlak (MPa)



200







1,6



300







1,3



400







1



Šoupátko není vhodné pro regulaci.

TECHNICKÝ POPIS

Šoupátko je třmenové, se zahlcenou ucpávkou, se stoupajícím netočivým vřetenem, opatřeným funkčním závitem, který je vně šoupátkové komory.

Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Těleso a klín mají navařeny těsnící plochy z korozivzdorné oceli.

Zahlcení se provádí ventilem a šroubenfm zakončeným nátrubky DN 10. Vřeteno je ve třmenu utěsněno ucpávkou. Pro jmenovité světlosti DN 200 - DN 250

a pro provozní přetlak vyšší jak 1,0 MPa může být Šoupátko vybaveno obtokem.

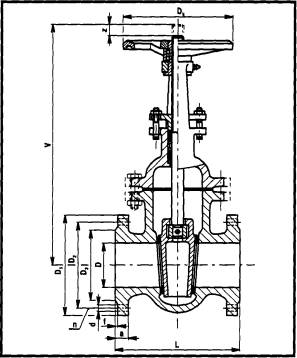

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY

Jsou uvedeny v tabulce.

MATERIÁL

Těleso, klín                uhlíková ocel na odlitky

Třmenové víko            uhlíková ocel na odlitky

Vřeteno                   korozivzdorná ocel

Těsnící plochy sedel (těleso/klín)              nerez/nerez (navař)

Těsnění vřetene ucpávky   volí se dle druhu pracovní látky

Těsnění tělesa a víka      bezazbestový materiál

ZKOUŠENÍ

Šoupátko je zkoušeno podle čsn 13 3060, část 2.

MONTÁŽ

Šoupátko je možno montovat do vodorovného i svislého potrubí.

OVLÁDANÍ

Šoupátko je možno ovládat ručním kolem (ON 13 3111) nebo řetězovým pohonem (ON 13 3131) nebo ze stojanu (ON 13 3140 a ON 13 3142).

OBJEDNÁVANÍ

Je nutné uvést pro každou položku samostatně:

- název armatury (typ, evidenční číslo)

- jmenovitý tlak (PN)

- jmenovitou světlost (DN)

- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)

- skutečnou maximální provozní teplotu tekutiny ("C)

- skutečný maximální provozní přetlak (MPa)


DN



D



L



V



Z



D1



D2



D3



a



f



d



n



Dk



kg



40



40



170



360



65



150



110



88



18



3



18



4



160



15



50



50



180



390



75



165



125



102



18



3



18



4



200



18



65



65



200



480



90



185



145



122



18



3



18



4



200



25



80



80



210



520



100



200



160



138



20



3



18



8



200



29



100



100



230



630



115



220



180



158



20



3



18



8



250



45



125



125



255



715



140



250



210



188



22



3



18



8



250



65



150



150



280



820



170



285



240



212



22



3



22



8



320



78



200



200



330



1045



220



340



295



268



24



3



22



12



400



138



250



250



450



1260



290



405



355



320



26



3



26



12



500



226
