ŠOUPÁTKO TŘMENOVÉ
S 35 111 516 PN16
Provedení ČSN
POUŽITÍ
V základním provedení jako uzavírací orgán pro vodu a páru, na zvláštní požadavek i pro jiné neagresivní kapaliny, páry a plyny, pro pracovní tlaky a teploty:
|
Teplota 'C |
Tlak (MPa) |
|
200 |
1,6 |
|
300 |
1,3 |
|
400 |
1 |
Šoupátko není vhodné pro regulaci.
TECHNICKÝ POPIS
Šoupátko je třmenové, se stoupajícím netočivým vřetenem, opatřeným funkčním závitem, který je vně šoupátkové komory.
Při ovládání se otáčí vřetenová matice, která unáší vřeteno s tuhým klínem. Těleso a klín mají navařeny těsnící plochy z korozivzdorné oceli.
Vřeteno je ve třmenu utěsněno ucpávkou. Pro jmenovité světlosti DN 200 - DN 250 a provozní přetlak vyšší jak 1,0 MPa může být Šoupátko vybaveno obtokem.

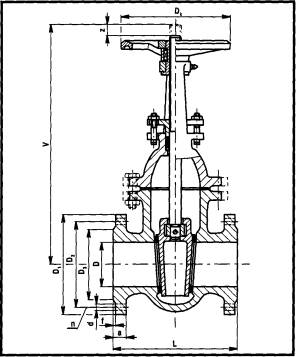

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, klín uhlíková ocel na odlitky
Třmenové víko uhlíková ocel na odlitky
Vřeteno korozivzdomá ocel
Těsnící plochy sedel (těleso/klín) nerez/nerez (navař)
Těsnění vřetene ucpávky volí se dle druhu pracovní látky
Těsnění tělesa a víka bezazbestový materiál
ZKOUŠENÍ
Šoupátko je zkoušeno podle čsn 13 3060, část 2.
MONTÁŽ
Šoupátko je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Šoupátko je možno ovládat ručním kolem (ON 13 3111) nebo řetězovým pohonem (ON 13 3131) nebo ze stojanu (ON 13 3140 a ON 13 3142).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
- skutečný maximální provozní přetlak (MPa)
