ŠOUPÁTKO
S 15 111 516 pn16
Provedení F5
POUŽITÍ
V základním provedení jako uzavírací orgán pro vodu a páru, na zvláštní požadavek i pro jiné neagresivní kapaliny, páry a plyny, pro pracovní tlaky a teploty:
Teplota ('C) |
Tlak[MPa] |
200 |
1,6 |
300 |
1,3 |
400 |
1 |
Šoupátko není vhodné pro regulaci.
TECHNICKÝ POPIS
Šoupátko má točivé nestoupající vřeteno, opatřené funkčním závitem uprostřed šoupátkové komory. Nákružek na vřetení zamezuje
osovému posunutí vřetene mezi víkem a tělesem. Těleso a klín mají navařeny těsnící plochy z korozivzdorné oceli. Vřeteno je
utěsněno ucpávkou. Pro DN 200 - DN 250 a provozní přetlak vyšší jak 1,0 MPa může být Šoupátko vybaveno obtokem.

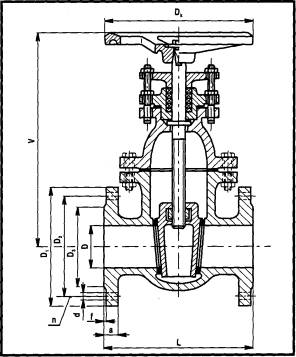

PŘIPOJOVACÍ A STAVEBNÍ ROZMĚRY
Jsou uvedeny v tabulce.
MATERIÁL
Těleso, klín, víko uhlíková ocel na odlitky
Vřeteno korozivzdorná ocel
Těsnící plochy sedel (těleso/klín) nerez/nerez (navař)
Těsnění vřetene ucpávky volí se dle druhu pracovní látky
Těsnění tělesa a víka bezazbestový materiál
ZKOUŠENÍ
Šoupátko je zkoušeno podle DIN 3230.
MONTÁŽ
Šoupátko je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ
Šoupátko je možno ovládat ručním kolem (ON 13 3110) nebo řetězovým pohonem (ON 13 3130) nebo ze stojanu (ON 13 3140 a ON 13 3142).
OBJEDNÁVÁNÍ
Je nutné uvést pro každou položku samostatně:
- název armatury (typ, evidenční číslo)
- jmenovitý tlak (PN)
- jmenovitou světlost (DN)
- druh provozní tekutiny (u nestandardních médií je třeba uvést chemické složení)
- skutečnou maximální provozní teplotu tekutiny ('C)
DN |
D |
L |
V |
D1 |
D2 |
D3 |
a |
f |
d |
n |
Dk |
kg |
40 |
40 |
240 |
260 |
150 |
110 |
88 |
18 |
3 |
18 |
4 |
160 |
15 |
50 |
50 |
250 |
280 |
165 |
125 |
102 |
18 |
3 |
18 |
4 |
160 |
18 |
65 |
65 |
270 |
330 |
185 |
145 |
122 |
18 |
3 |
18 |
4 |
200 |
26 |
80 |
80 |
280 |
345 |
200 |
160 |
138 |
20 |
3 |
18 |
8 |
200 |
30 |
100 |
100 |
300 |
420 |
220 |
180 |
158 |
20 |
3 |
18 |
8 |
250 |
40 |
125 |
125 |
325 |
470 |
250 |
210 |
188 |
22 |
3 |
18 |
8 |
250 |
55 |
150 |
150 |
350 |
530 |
285 |
240 |
212 |
22 |
3 |
22 |
8 |
320 |
80 |
200 |
200 |
400 |
615 |
340 |
295 |
268 |
24 |
3 |
22 |
12 |
400 |
138 |
250 |
250 |
450 |
735 |
405 |
355 |
320 |
26 |
3 |
26 |
12 |
500 |
210 |
